Dotaz

Pro výpočet deformace trhlinami porušené konstrukce jsou k dispozici různé metody výpočtu. RFEM nabízí analytickou metodu podle ČSN EN 1992-1-1 7.4.3 a fyzikálně-nelineární analýzu. Obě metody mají různé charakteristiky a v závislosti na okolnostech mohou být obě víceméně vhodné. V tomto příspěvku ukážeme přehled obou metod výpočtu.

K posouzením v mezním stavu použitelnosti patří také dodržení maximální přípustné deformace. Výpočet deformace železobetonových dílců se odvíjí od toho, zda u posuzovaného průřezu dochází při uvažovaném zatížení k porušení trhlinami. Rozhodujícím parametrem v modulu RF-CONCRETE Deflect je přitom rozdělovací součinitel ζ.

RF-CONCRETE Surfaces posuzuje desky, stěny, lomenicové konstrukce a skořepiny v mezních stavech únosnosti a použitelnosti. V programu RFEM 5 lze výslednou výztuž zobrazit graficky na plochách konstrukce pomocí izolinií. Užitečnou funkci pro návrh výztuže představuje export výsledků jako průběhu izolinií do souboru DXF, který můžeme načíst do používané CAD aplikace jako hladiny na pozadí.

Po skončení výpočtu se výsledky posouzení deformací zobrazí v přehledných tabulkách, Kromě toho se zobrazí také všechny mezivýsledky. Grafické znázornění návrhového využití a deformací v programu RFEM poskytuje rychlý přehled o kritických oblastech.

Výsledky posouzení seřazené po plochách nebo po bodech včetně všech mezivýsledků usnadňují srozumitelnost výpočtu do nejmenších detailů. Výsledky lze kompletně začlenit do výstupního protokolu programu RFEM pro přehlednou dokumentaci statického návrhu.

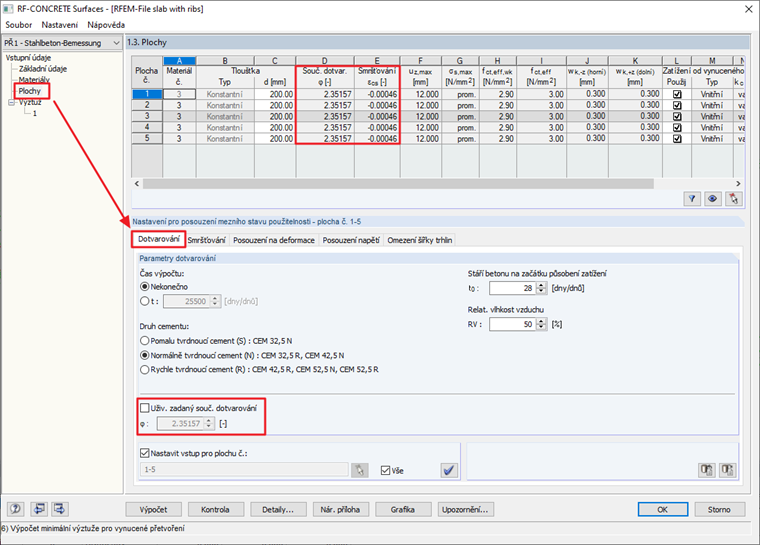

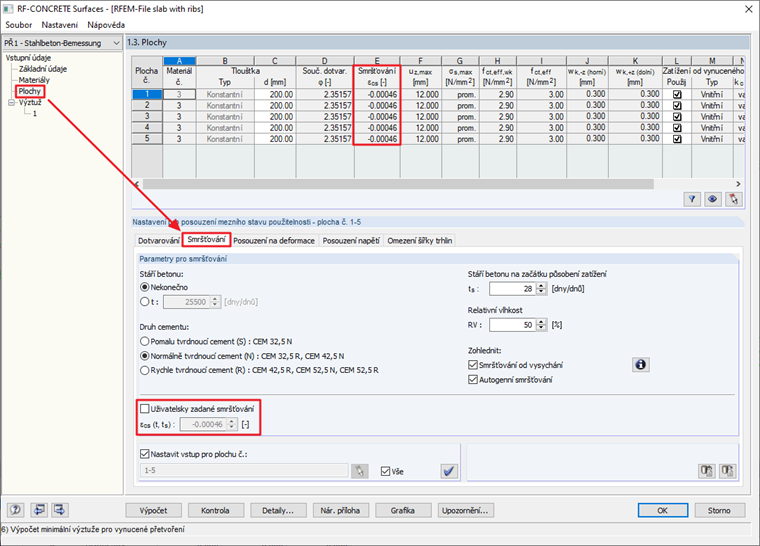

Výpočet deformací v RF-CONCRETE Deflect se aktivuje v nastavení analytického výpočtu mezního stavu použitelnosti v přídavném modulu RF-CONCRETE Surfaces. Ve výše uvedeném dialogu lze také zohlednit dlouhodobé vlivy (dotvarování a smršťování) a tahové zpevnění mezi trhlinami. Součinitel dotvarování a poměrné smršťování lze definovat samostatně nebo na základě zadaných parametrů.

Mezní hodnoty deformací lze nastavit individuálně pro jednotlivé plochy nebo pro určitou skupinu ploch. Jako dovolená mezní hodnota se přitom definuje maximální deformace. Dále je třeba určit, zda se spočtené deformace vztahují k nedeformované nebo deformované konstrukci.

• Posouzení deformací železobetonových ploch bez trhlin nebo s trhlinami (stav II) pomocí aproximační metody (např. analýza deformací podle EN 1992-1-1, čl. 7.4.3)
• Tahové zpevnění betonu mezi trhlinami
• Možnost zohlednit dotvarování a smršťování
• Grafické znázornění výsledků v programu RFEM; například deformace nebo průhyb ploché desky
• Číselné výsledky přehledně uspořádané v tabulkách s možností grafického znázornění výsledků na konstrukci
• Úplná integrace výsledků do tiskového protokolu programu RFEM
