Rozdíly ve výsledcích mohou být také způsobeny nelineárními prvky vloženými do modelu. Například pruty Pouze tah lze deaktivovat v ZS, ale aktivovat v KP kvůli změnám zatížení. Při sčítání ZS v kombinaci výsledků pamatujte na nelineární prvky, protože při superpolohování jednotlivých zatěžovacích stavů se výsledky nevyhovujících objektů vynulují. To může vést k neočekávaným výsledkům.
Dotaz
Očekával bych, že výsledky z mé kombinace zatížení (KZ) nastavené na lineární analýzu budou odpovídat součtu výsledků z mých zatěžovacích stavů (ZS) nastavených také na lineární analýzu. Proč se výsledky neshodují?
Odpověď:

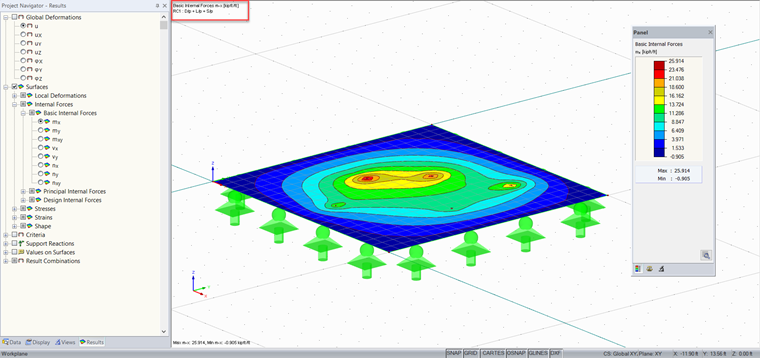

Rozdíl ve výsledcích při skládání ZS do ZS a ZS spočívá v tom, že při současném působení všech zatížení v KP dostaneme jiné rozložení zatížení v celé konstrukci než v ZS, kde se výsledky sčítají. To je založeno na MKP, kde se součet všech zatížení liší od řešení ZS jednotlivě a sečtení výsledků dohromady. Zjednodušeně to lze přirovnat k jinému pořadí operací. Srovnání můžete vidět na dvou obrázcích níže. Na obrázku 02 jsou zatěžovací stavy sečteny v KZ1 a na Obrázku 01 jsou zatěžovací stavy sečteny v KZ1.Autor
Alex Bacon je zodpovědný za školení zákazníků, technickou podporu a vývoj programů pro severoamerický trh.
