Nepřípustný materiál

Proč se mi v přídavném modulu RF-/STEEL při použití nerezové oceli zobrazí hlášení "Nepřípustný materiál"?

Odpověď:

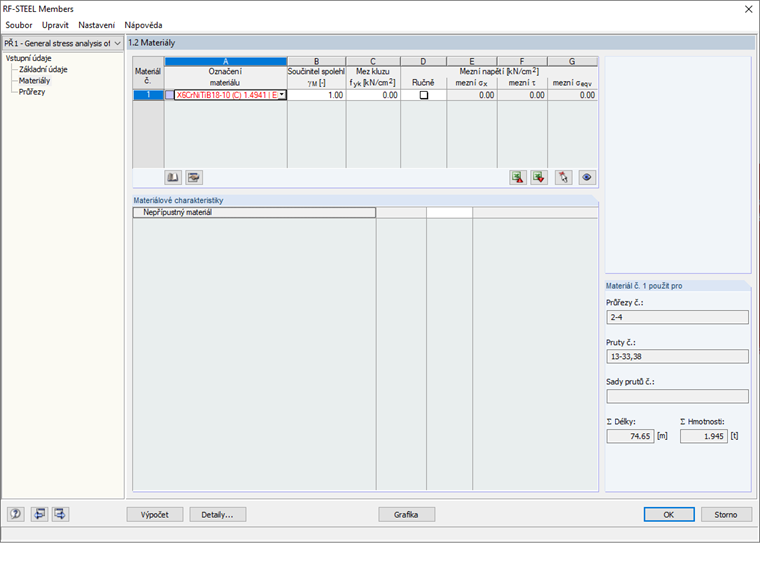

Vzhledem k tomu, že u nerezových ocelí je v materiálu uloženo několik mezí kluzu (mez kluzu 0,2% a 1,0%) a přídavný modul nezohledňuje žádnou normu pro posouzení, ale provádí čistou analýzu napětí, musí se uživatel sám aktivně rozhodnout a ručně zadat mez kluzu. Postup je vidět ve videu.

FAQ 004988
CS-US | Vlajka FAQ
Proč se mi v přídavném modulu RF-/STEEL při použití nerezové oceli zobrazí hlášení "Nepřípustný materiál"?
Nerezová ocel v přídavném modulu RF-/STEEL
Nerezová ocel v přídavném modulu RF-/STEEL
Videa
FAQ 004988
CS-US | Vlajka FAQ
Proč se mi v přídavném modulu RF-/STEEL při použití nerezové oceli zobrazí hlášení "Nepřípustný materiál"?
Délka: 00:00:30 min
