Odpověď:

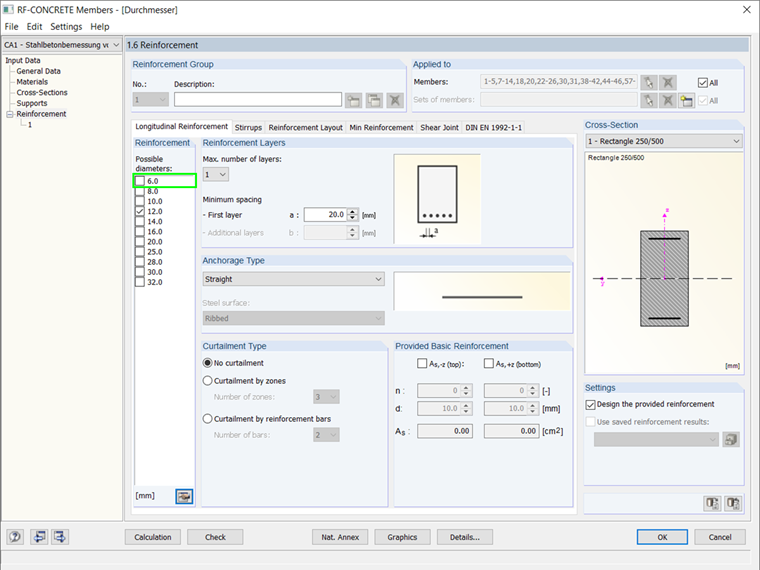

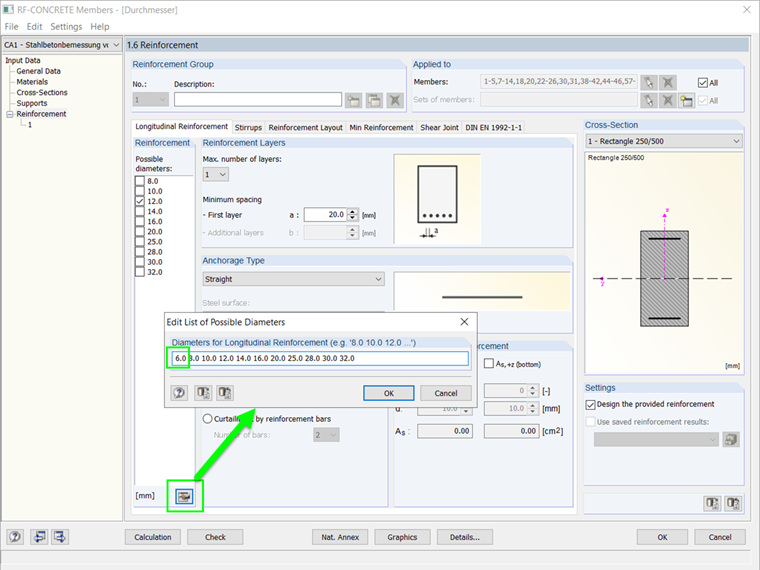

Seznam možných průměrů lze doplnit nebo upravit v modulech CONCRETE, RF-CONCRETE Members nebo RF-CONCRETE Columns pomocí tlačítka "Upravit seznam možných průměrů".
Seznam možných průměrů výztužných prutů
Jak mohu vybrat průměr výztužných prutů, který není k dispozici v seznamu možných průměrů, pro posouzení železobetonových prutových konstrukcí?
