26.9.2022

Vytvoření uživatelsky zadané tkaniny

Jak mohu vytvořit uživatelsky zadanou tkaninu?

Odpověď:

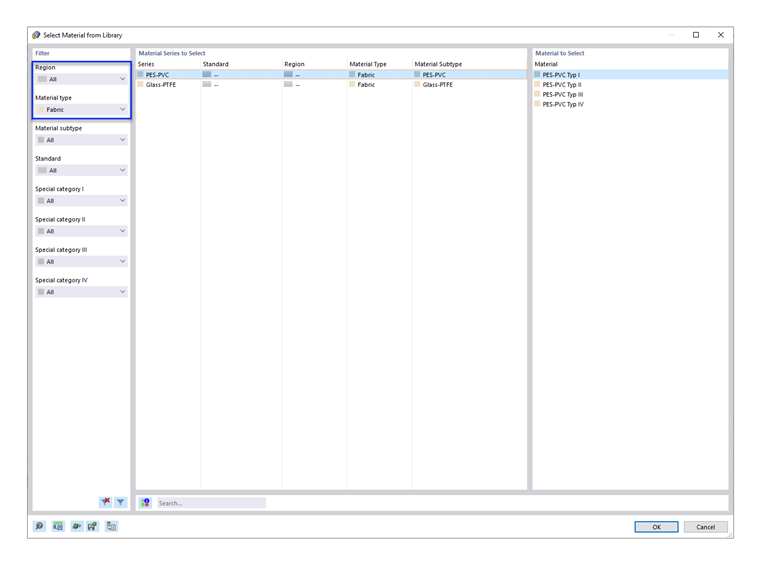

1) V databázi materiálů nastavte ve filtru oblast na "Vše" a typ materiálu na "Tkanina". Vyberte ze seznamu libovolný materiál pro tkaninu.

FAQ

FAQ 005317 | Jak mohu vytvořit uživatelsky zadanou tkaninu?

Výběr materiálu látky

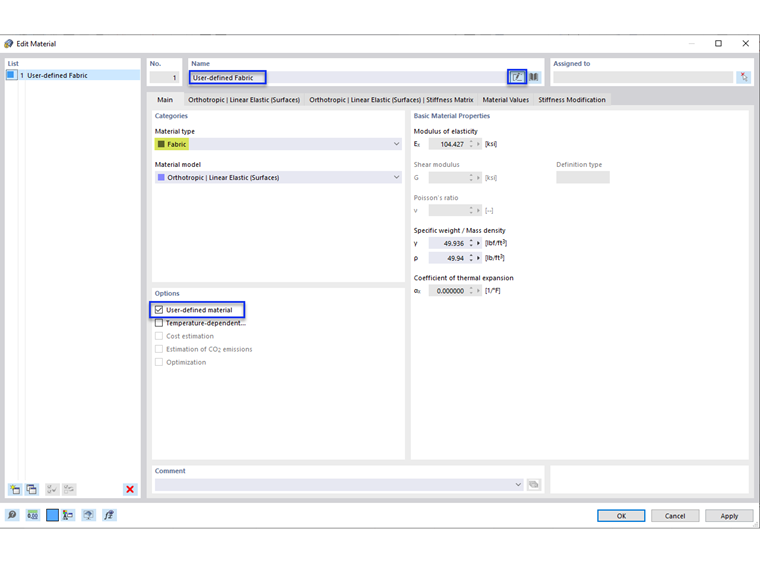

2) Aktivujte volbu "Uživatelsky zadaný materiál" a zadejte uživatelské jméno.

Výběr uživatelského zadání materiálu

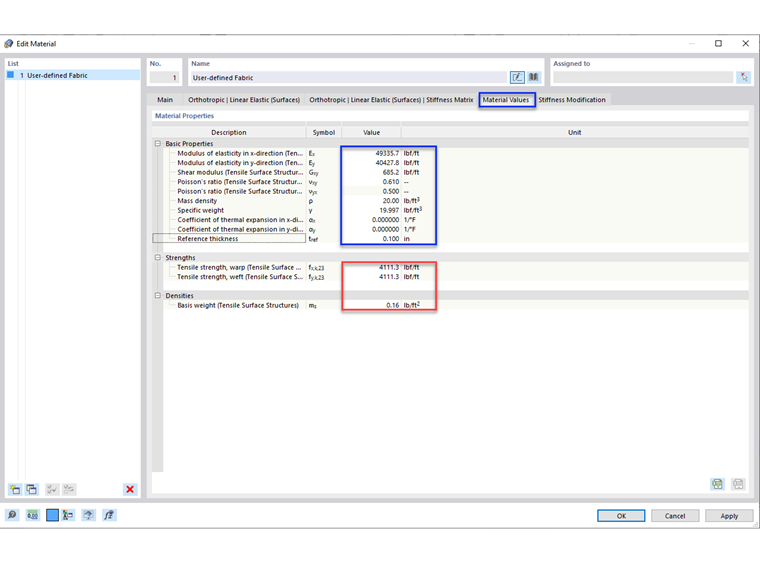

3) V záložce Materiálové charakteristiky zkontrolujte tloušťku, hustotu atd. Pevnosti a hmotnost základny (m_s) nemají žádný vliv na výpočet a nemusíme se jimi proto zabývat.

Prohlédnutí materiálových charakteristik

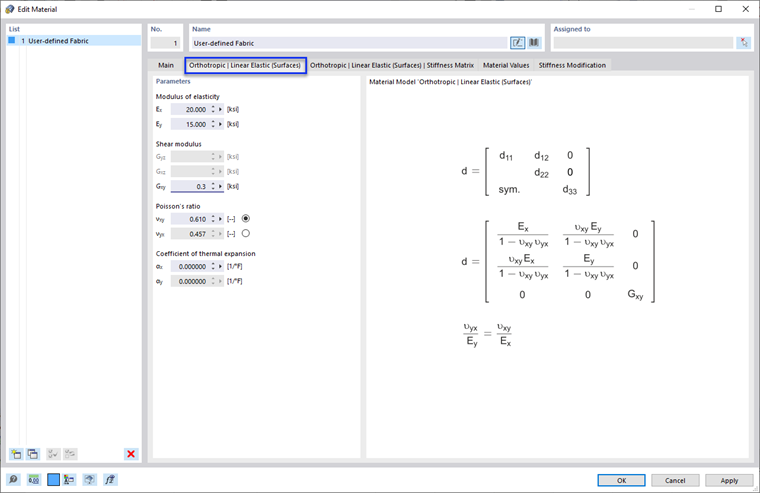

4) Pro zadání modulu pružnosti a smykového modulu s ohledem na sílu/plochu vyberte záložku Ortotropní lineárně elastický (plochy) a v ní vyplňte hodnoty. Poznámka: Změna tloušťky v kroku 3 má vliv na hodnoty zadané v této záložce.

Ortotropní parametry

Pro přístup k uživatelsky zadaným materiálům a řezům pro budoucí modely lze vytvořit šablonu. To je ukázáno v FAQ 005109 .

Autor

Paní Cisca Tjoa je zodpovědná za technickou podporu zákazníkům a další vývoj programů pro severoamerický trh.
