Modifikační součinitele použité v addonu Posouzení dřevěných konstrukcí v programu RFEM 6 lze pro normy CSA O86 a NDS upravit ručně. Součinitele jsou zahrnuty ve vlastnostech materiálu.

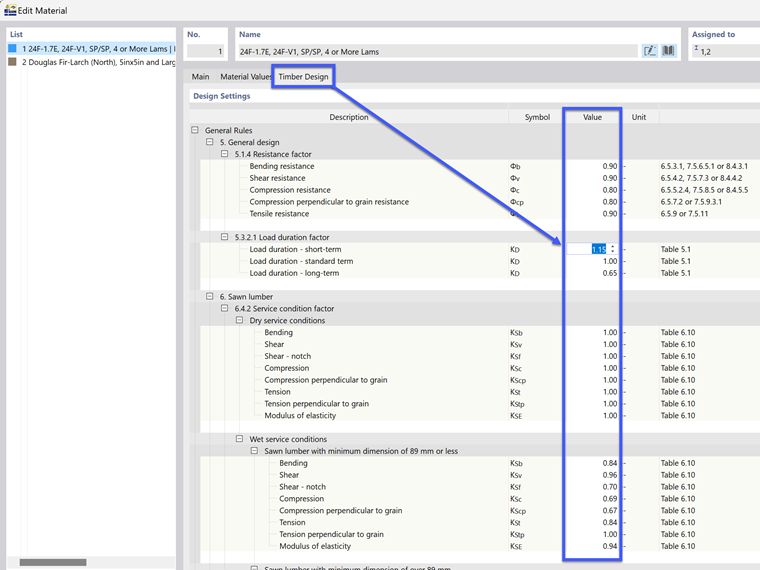

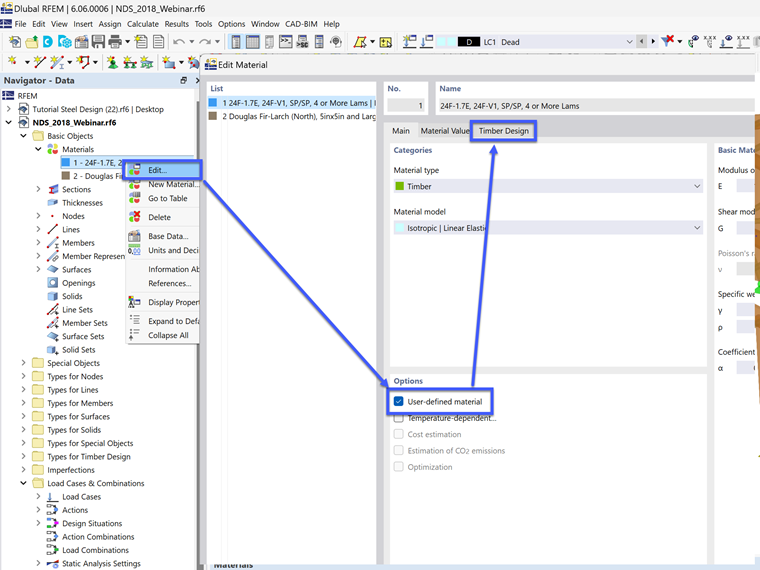

Chcete-li je upravit ručně, nejdříve otevřete dialog pro materiál(y) použité pro posouzení dřevěných konstrukcí a změňte je na "Uživatelsky zadaný materiál". Poté přejděte do záložky Posouzení dřevěných konstrukcí, kde je možné modifikační součinitele ručně zadat.
Alex Bacon je zodpovědný za školení zákazníků, technickou podporu a vývoj programů pro severoamerický trh.
Funkce programu
V programu RFEM je pro USA a Kanadu k dispozici OSB desky. Materiálové parametry jsou převzaty z manuálu "Posouzení panelu".
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje.
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
