- Posouzení komponent spoje se provádí podle AISC 360-16 a Eurokódu EN 1993-1-8.
- Po aktivaci addonu je třeba v dialogu "Zatěžovací stavy a kombinace" aktivovat návrhové situace pro ocelové přípoje.
- Pro posouzení stability spoje (boulení) je nutný addon "Stabilita konstrukce".
- Výpočet lze spustit z tabulky nebo pomocí ikony v horní liště.

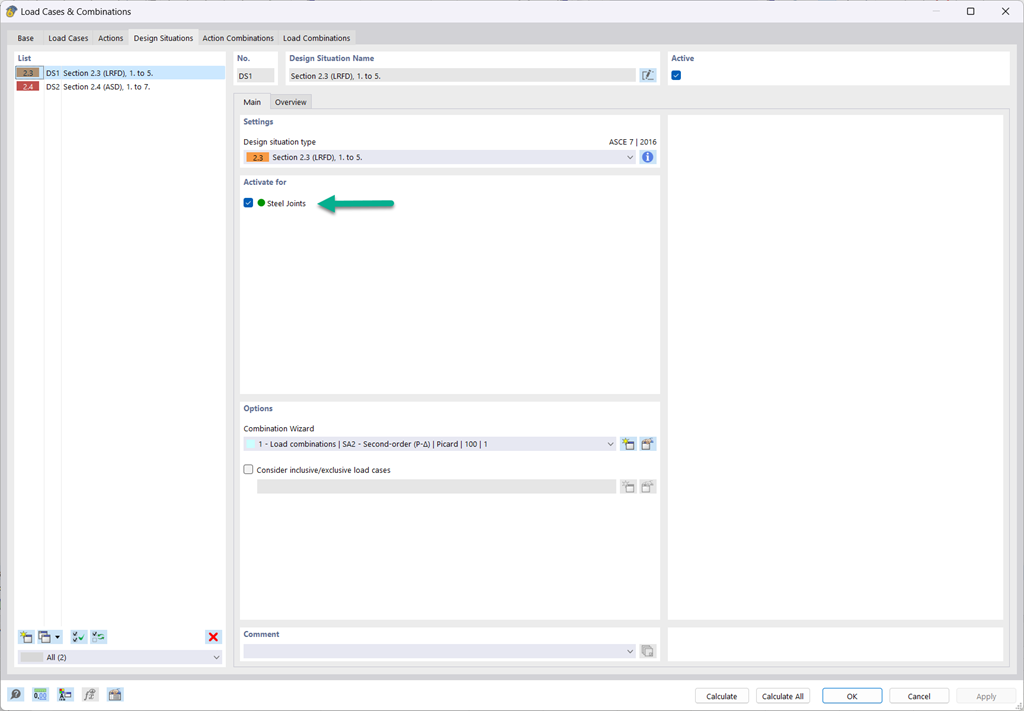

Návrhové situace pro ocelové přípoje
Odkazy
Máte nějaké otázky?
Délka: 00:50:32 min
Délka: 00:58:09 min
Délka: 00:01:52 min
Funkce programu
Délka: 00:00:35 min
Funkce programu
Délka: 00:00:19 min
Délka: 00:49:16 min
Délka: 00:01:20 min
Délka: 00:45:06 min
Výhodou addonu Ocelové přípoje v programu RFEM 6 je, že lze ocelové přípoje posuzovat pomocí konečně-prvkového modelu, který se vytváří automaticky na pozadí. Zadání komponent ocelového přípoje, na základě kterého se vytváří model, lze provést ručně, nebo pomocí dostupných šablon v databázi. Ta druhá metoda je popsána v předchozím příspěvku v databázi znalostí s názvem „Zadání komponent ocelového styčníku pomocí databáze“. O zadání parametrů pro posouzení ocelových přípojů pojednáváme v odborném článku „Posouzení ocelových přípojů v programu RFEM 6 “.
Ocelové přípoje jsou v programu RFEM 6 definovány jako sestava komponent. V novém addonu Ocelové přípoje jsou k dispozici univerzálně použitelné základní komponenty (plechy, svary, pomocné roviny) pro zadávání složitých spojovacích situací. Metody, kterými lze zadávat spoje, jsou popsány ve dvou předchozích článcích databáze znalostí: „Nový přístup k posouzení ocelových přípojů v programu RFEM 6“ a „Zadání komponent ocelového styčníku pomocí databáze“.
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Addon Posouzení ocelových konstrukcí v programu RFEM 6 nyní nabízí možnost provádět seizmické posouzení podle AISC 341-16 a AISC 341-22. V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
V addonu Ocelové přípoje můžete klasifikovat tuhosti přípojů.
Pro vybrané vnitřní síly N, My a/nebo Mz jsou v tabulce kromě počáteční tuhosti uvedeny také mezní hodnoty pro kloubové a tuhé přípoje. Výsledná klasifikace se pak v tabulce zobrazuje jako "kloubový", "polotuhý" nebo "tuhý".
K názornému videu
V addonu "Ocelové přípoje" lze zohlednit předpětí šroubů při výpočtu pro všechny komponenty. Předpětí lze snadno aktivovat pomocí zaškrtávacího políčka u parametrů šroubů a má vliv na analýzu napětí-přetvoření a také na analýzu tuhosti.
Předpjaté šrouby jsou speciální šrouby, které se používají v ocelových konstrukcích pro vyvolání vysoké svěrné síly mezi připojenými konstrukčními prvky. Tato svěrná síla vyvolává tření mezi konstrukčními prvky, což umožňuje přenos sil.
Funkčnost
Předepjaté šrouby se utahují určitým momentem, čímž se prodlužují a vzniká tahová síla. Tato tahová síla se přenáší na připojené konstrukční prvky a vede k vysoké svěrné síle. Svěrná síla brání uvolnění spoje a zajišťuje spolehlivý přenos sil.
Výhody
- Vysoká únosnost: Předpjaté šrouby mohou přenášet velké síly.
- Malé deformace: Minimalizují deformace přípoje.
- Únavová pevnost: Jsou odolné proti únavě.
- Snadná montáž: Montáž a demontáž je poměrně snadná.
Analýza a posouzení
Výpočet předpjatých šroubů se provádí v programu RFEM pomocí analytického modelu KP generovaného addonem "Ocelové přípoje". Zohledňuje svěrnou sílu, tření mezi konstrukčními prvky, smykovou pevnost šroubů a únosnost konstrukčních prvků. Posouzení se provádí podle DIN EN 1993-1-8 (Eurokód 3) nebo podle americké normy ANSI/AISC 360-16. Vytvořený analytický model včetně výsledků lze uložit a použít jako samostatný model v programu RFEM.
V addonu Ocelové přípoje máte možnost posuzovat přípoje prutů se složenými průřezy. Dále můžete provádět posouzení přípojů pro téměř všechny tenkostěnné průřezy z databáze programu RFEM.
K názornému videu
Komplexní přípoj horizontálních nosníků na sloup a připojení výztužných diagonál.
Model přípoje byl namodelován s přibližně 50 komponentami. Model byl vytvořen podle příkladu použití v reálné konstrukci.
Jaké programy a addony jsou vhodné pro výpočet a posouzení ocelových konstrukcí?
Je možné v addonu Posouzení ocelových konstrukcí programu RFEM 6 nebo RSTAB 9 použít pro posouzení konstrukčních prvků s nesymetrickým průřezem obecnou metodu podle EN 1993-1-1, 6.3.4?
Jak mohu v programu RFEM 6 zadat plastický kloub?
Jak mohu vyměňovat data mezi programy RFEM 6 / RSTAB 9 a IDEA StatiCa?
Jak mohu v programu RFEM 6 nebo RSTAB 9 vygenerovat plošné zatížení na pruty pomocí buněk?
V rámci addonu Posouzení ocelových konstrukcí jsem nastavil okrajové podmínky, tak aby byla pásnice I nosníku držena proti horizontálnímu posunu. Poté jsem spočítal součinitele kritického zatížení pomoci addonu Stabilita konstrukce, ale na hodnotě součinitele kritického zatížení se podepření neprojevilo. Čím to je?
