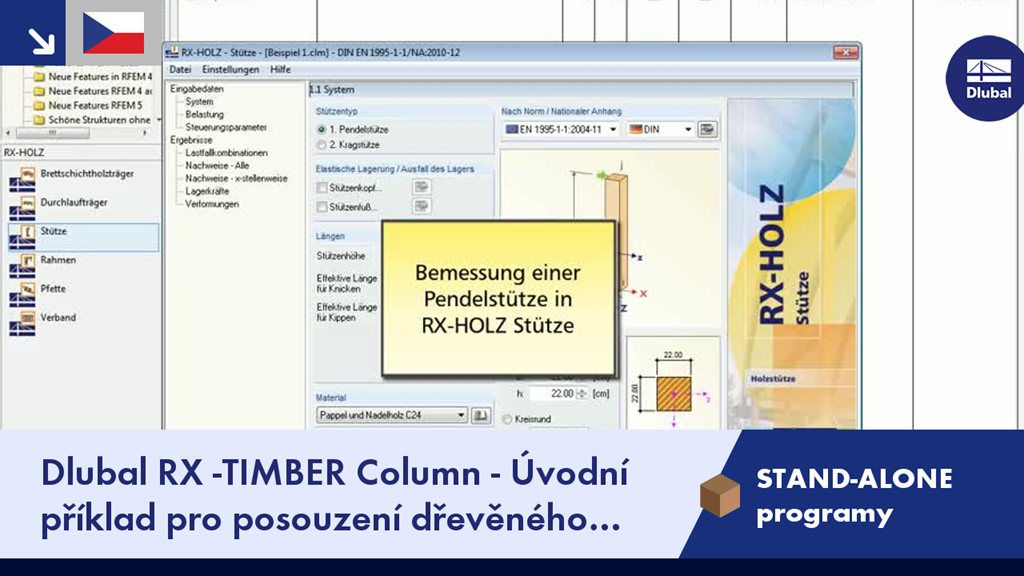

Dlubal RX -TIMBER Column - Úvodní příklad pro posouzení dřevěného sloupu

V Německu upravuje zatížení sněhem DIN EN 1991-1-3 s národní přílohou DIN EN 1991-1-3/NA. Das Normpaket gilt für Hoch- und Ingenieurbauwerke in einer Höhe bis 1.500 m über Meeresniveau.

Addon Posouzení dřevěných konstrukcí umožňuje posuzovat dřevěné sloupy metodou ASD (pomocí dovolených napětí) podle normy 2018 NDS. Přesný výpočet únosnosti v tlaku a součinitelů přizpůsobení dřevěných prutů je důležitý pro návrh a posouzení bezpečnosti. V následujícím příspěvku ověříme maximální kritickou pevnost ve vzpěru v addonu Posouzení dřevěných konstrukcí krok za krokem pomocí analytických rovnic podle NDS 2018 včetně součinitelů přizpůsobení v tlaku, upravené návrhové hodnoty pevnosti v tlaku a konečného využití.

Při výpočtu pravidelných konstrukcí není často zadání složité, je ale časově náročné. Automatizace zadávání pak může ušetřit drahocenný čas. V předkládaném případě je úkolem uvažovat podlaží domu jako jednotlivé fáze výstavby. Zadání bude provedeno pomocí programu C#, aby uživatel nemusel ručně zadávat prvky jednotlivých podlaží.

V programu RX-TIMBER Column lze definovat následující parametry výpočtu:

• Výběr požadovaných posouzení (únosnost, použitelnost, požární odolnost)
• Nastavení zobrazení podporových sil a deformací
• Definice parametrů pro posouzení požární odolnosti podle zjednodušené metody

Po skončení výpočtu se zobrazí výsledky posouzení včetně všech požadovaných mezihodnot, seřazené podle různých kritérií v přehledně uspořádaných tabulkách výsledků.

Podrobný výkaz všech mezihodnot zajišťuje vysokou přehlednost a ověřitelnost všech posouzení. Dále je možné zobrazit rozložení výsledků pro každé místo x sloupu. Přitom je možné znázornit deformace i jednotlivé vnitřní síly.

Podrobná posouzení a zvolené průběhy výsledků lze přidat do tiskového protokolu, který zajišťuje přehledně strukturovanou dokumentaci. Zároveň je možné individuálně vybrat jednotlivé údaje o posouzení, které má tiskový protokol obsahovat.

Při modelování sloupu jsou k dispozici různé varianty. Zadání geometrie usnadňuje grafické znázornění. Úpravy se automaticky aktualizují. Z databáze materiálů lze vybrat odpovídající třídu pevnosti dřevěného materiálu. K dispozici jsou třídy pevnosti pro lepené lamelové dřevo, topol a jehličnaté dřevo definované v příslušných normách.

Dále je možné databázi rozšířit o vlastní třídu pevnosti s uživatelsky definovanými vlastnostmi materiálu. Zatěžovací stavy jsou pro kontrolu znázorněny graficky a zatížení se kombinují v automaticky generovaných kombinacích zatěžovacích stavů.
