Téma:

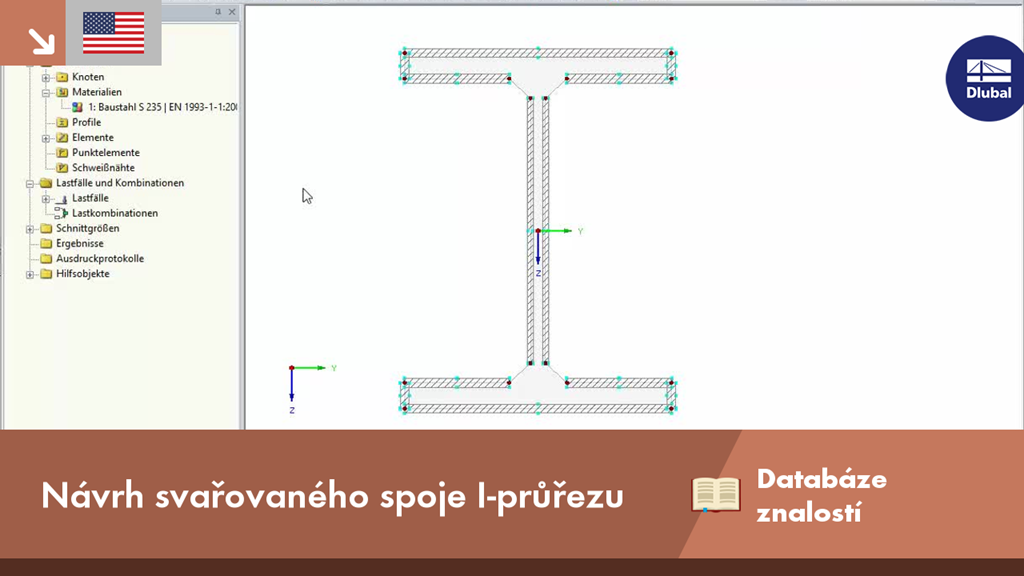

Návrh svařovaného spoje I-průřezu
Poznámky:
Návrh svařovaného spoje průřezu HEA namáhaného dvouosým ohybem s normálovou silou. Návrh svarů pro dané vnitřní síly zjednodušenou metodou (EN 1993-1-8, čl. 4.5.3.3) pomocí programu SHAPE-THIN.
Popis:
Pro posouzení svaru podle EN 1993-1-8 [1] jsou k dispozici dvě metody. Vybrat lze buď metodu uvažující směr namáhání anebo zjednodušenou metodu.
V zásadě přináší metoda uvažující směr namáhání ekonomičtější výsledky, zatímco zjednodušená metoda vede při výlučně smykovém napětí v účinné rovině průřezu svaru rovnoběžném s osou svaru ke shodným výsledkům.
V našem příkladu posoudíme rychle a snadno svar průřezu HEA zjednodušenou metodou podle EN 1993-1-8, čl. 4.5.3.3 pomocí samostatného programu SHAPE-THIN.
Působící vnitřní síly lze zadat v tabulce 3.1:
N = -1 190 kN
Vy = 180 kN
Vz = 370 kN
My = 225 kNm
Mz = 26 kNm
Návrhová pevnost svaru ve smyku se stanoví ze vztahu
takže
Příslušné nastavení je třeba zadat v parametrech výpočtu v programu SHAPE-THIN, protože standardní nastavení odpovídá srovnávacímu napětí podle von Misese (viz obr. 03).
Výsledek posouzení v programu SHAPE-THIN se ihned zobrazí v grafickém okně. Využití svarů na pásnici a stojině lze vyhodnotit rychle na základě barevného průběhu.
