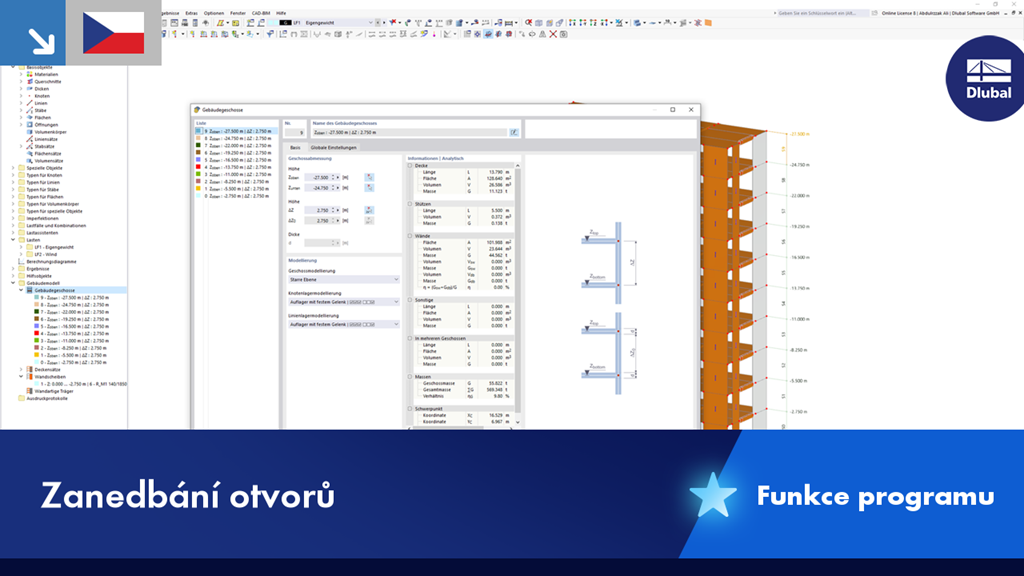

Otvory s určitou plochou můžete při výpočtu modelu budovy zanedbat. Tuto funkci lze aktivovat v globálním nastavení pro podlaží budovy. Zobrazí se upozornění, že otvory byly zanedbány.
Máte nějaké otázky?
Funkce programu
Délka: 00:00:49 min
Délka: 01:04:39 min
Délka: 00:00:00 min
Délka: 00:46:16 min
Délka: 00:40:46 min
Délka: 01:04:22 min
Délka: 01:12:10 min
Délka: 01:07:48 min
Délka: 00:01:55 min
.png?mw=350&hash=7cd9832dca46f67c5547928b326e89ccaace6638)
Kanadská Národní stavební norma (NBC) 2020, čl. 4.1.8.7 stanovuje jasný postup pro metody analýzy zemětřesení. Pokročilejší metoda, dynamická analýza podle čl. 4.1.8.12, by měla být použita pro všechny typy konstrukcí s výjimkou těch, které splňují kritéria stanovená v 4.1.8.7. Více zjednodušující postup, metodu náhradních statických sil (ESFP) v článku 4.1.8.11, lze použít pro všechny ostatní konstrukce.
V programu RFEM 6 lze seizmickou analýzu provést pomocí addonů Modální analýza a Analýza spektra odezvy. Po provedení spektrální analýzy je možné v addonu Model budovy zobrazit účinky podlaží, mezipatrové posuny a síly ve smykových stěnách.
Model budovy je jedním z addonů pro speciální řešení v programu RFEM 6. Jedná se o užitečný nástroj pro modelování, který usnadňuje vytváření podlaží a manipulaci s nimi. Model budovy lze aktivovat na začátku i v průběhu modelování.
V tomto příspěvku si ukážeme, jak v programech RFEM 6 a RSTAB 9 modelovat a posuzovat lanové konstrukce.
Výpočet modelu budovy probíhá ve dvou výpočetních fázích:
- Globální 3D výpočet celkového modelu, ve kterém jsou podlaží modelována jako tuhá deska (diafragma) nebo jako ohybová deska
- Lokální 2D výpočet jednotlivých desek podlaží
Výsledky pro sloupy a stěny z 3D výpočtu a výsledky pro desky z 2D výpočtu se po výpočtu sloučí do jednoho modelu. To znamená, že není třeba přepínat mezi 3D modelem a jednotlivými 2D modely desek podlaží. Uživatel pracuje pouze s jedním modelem, šetří drahocenný čas a vyhýbá se případným chybám při ruční výměně dat mezi 3D modelem a jednotlivými 2D modely desek.
Svislé plochy v modelu může uživatel rozdělit na smykové stěny a otvorové překlady. Program z těchto stěnových objektů automaticky vygeneruje vnitřní výsledkové pruty, takže je lze následně použít podle požadované normy v Posouzení železobetonových konstrukcí .
Pro prvky v modelech budov máte k dispozici následující nástroje:
- Svislá linie
- Sloup
- Stěna
- Nosník
- Obdélníková deska
- Polygonová deska
- Obdélníkový otvor v desce
- Polygonový otvor v desce
Tato funkce umožňuje zadání prvku v základní rovině (např. na hladině na pozadí) s vytvořením více příslušných prvků v prostoru.
Pomocí typu podlaží "Jen přenos zatížení" můžete v addonu Model budovy uvažovat desky bez účinků tuhosti v rovině, i z roviny. Tento typ prvku shromažďuje zatížení na desce a přenáší je na nosné prvky 3D modelu. Máte tak možnost modelovat sekundární prvky, jako například rošty a podobné prvky pro rozložení zatížení bez dalších účinků ve 3D modelu.
Aktivovali jste addon Model budovy? Velmi dobře! Pak můžete střed tuhosti zobrazit v tabulce i graficky. Použijte jej například pro dynamickou analýzu.
