Analyse dynamique pour RSTAB 9

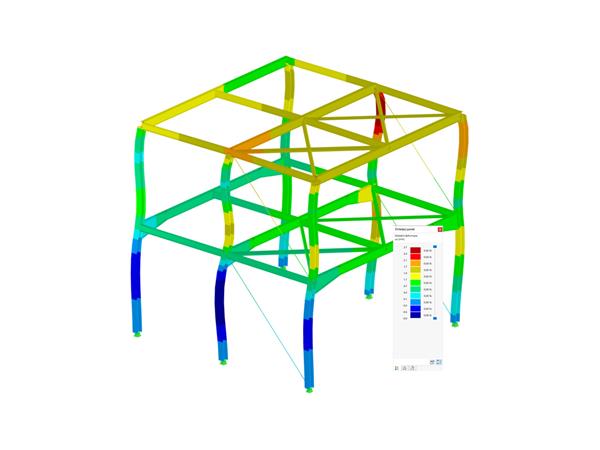

Le module complémentaire Analyse Modale pour RSTAB 9 est un outil puissant qui simplifie l'analyse des fréquences propres et des modes propres des structures filaires. Il importe toutes les valeurs d'entrée nécessaires directement dans RSTAB et fournit de puissants solveurs de valeurs propres pour déterminer jusqu'à 9 999 valeurs propres. Les fonctionnalités incluent l'importation de masses à partir de cas de charge, la définition de masses supplémentaires, l'ajustement de la matrice de rigidité et la possibilité de définir plusieurs analyses modales pour différentes masses ou modifications de rigidité.

Différents solveurs de valeurs propres sont disponibles pour le calcul et peuvent être sélectionnés selon la taille du modèle. Une fois les calculs terminés, les résultats, y compris les valeurs propres et les modes propres, sont répertoriés dans le tableau et peuvent être affichés graphiquement ou sous forme d'animation.

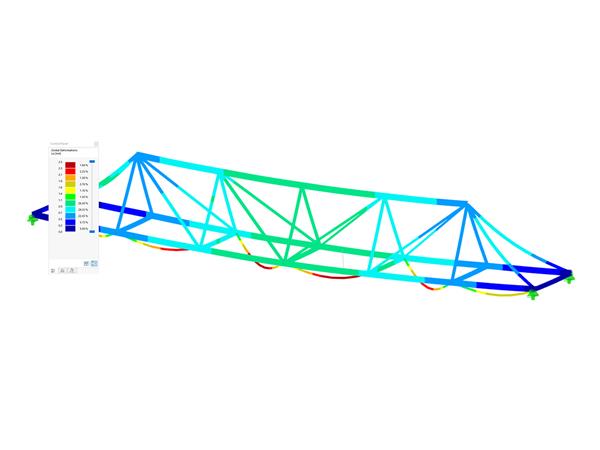

Les forces de la nature sont un ennemi naturel pour tout ingénieur structure. Pas d'inquiétude, vous pouvez effectuer vos calculs à l'avance en cas de séisme. Le module complémentaire Analyse du spectre de réponse vous aidera dans cette tâche. Il effectue des analyses sismiques à l'aide de la méthode du spectre de réponse multimodale. Vous pouvez créer les spectres requis selon les normes ou les définir vous-même. Le logiciel les utilise pour générer les efforts statiques équivalents.

Le module complémentaire a encore plus à vous offrir, telle qu'une bibliothèque complète d'accélérogrammes issus de zones sismiques. Vous pouvez les utiliser pour générer des spectres de réponse. Remarque : La condition préalable aux analyses sismiques à l'aide de l'analyse du spectre de réponse multimodal est l'analyse des vibrations propres dans le module complémentaire Analyse modale.

Le module complémentaire Analyse de l'historique de temps vous permet d'effectuer une analyse dynamique de l'excitation externe d'une structure. Différentes fonctions d'excitation peuvent être définies dans des tableaux ou en fonction du temps. L'analyse de l'historique de temps est effectuée à l'aide de l'analyse modale ou de l'analyse linéaire implicite de Newmark.

Les fonctionnalités de base incluent la combinaison de diagrammes de temps définis par l'utilisateur avec différents types de charge, l'application de plusieurs fonctions d'excitation indépendantes et l'affichage graphique des résultats dans des diagrammes de calcul. L'entrée des diagrammes effort-temps nécessaires est arrangée de manière intuitive et permet une configuration conviviale des paramètres d'analyse. Ce module complémentaire se caractérise par des options d'entrée conviviales et la possibilité de calculer plusieurs analyses simultanément, ce qui offre aux ingénieurs une flexibilité considérable lors de l'évaluation du comportement dynamique des structures.

À l'aide du module complémentaire Analyse pushover pour RSTAB 9, vous pouvez analyser les actions sismiques sur un bâtiment spécifique et ainsi évaluer si le bâtiment peut résister à un séisme. Le module complémentaire Analyse pushover vous permet d'analyser le comportement des déformations des bâtiments soumis à des séismes.

La courbe de capacité représentant les propriétés structurelles non linéaires du bâtiment est calculée en appliquant une charge horizontale répartie sur la hauteur et en l'augmentant progressivement. Cette courbe est ensuite comparée à l'action sismique, sur la base de bibliothèques complètes et de la méthode spécifiée dans l'Eurocode 8, afin de déterminer le déplacement cible. Le module complémentaire fournit une entrée intuitive et permet de prendre en compte les non-linéarités pour une vérification réaliste.
