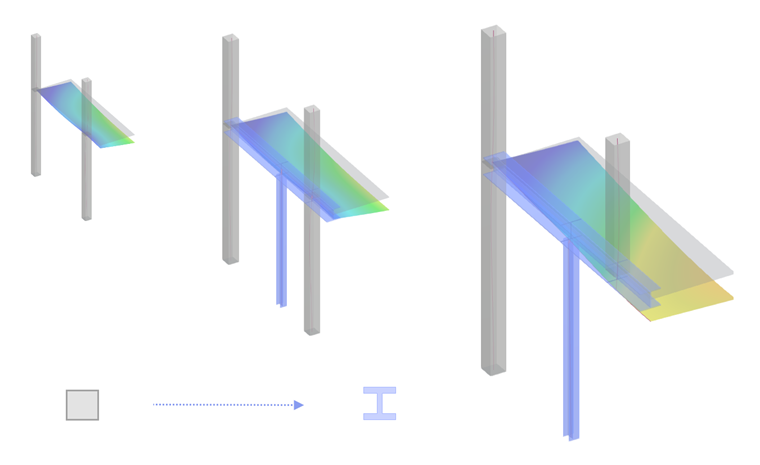

RFEM 6 | Analýza fází výstavby (CSA)

Addon Analýza fází výstavby (CSA) umožňuje posuzovat konstrukce z prutů, ploch i těles v programu RFEM 6 s ohledem na konkrétní fáze výstavby související s procesem výstavby. To je důležité, protože budovy se nestaví najednou, ale postupným kombinováním jednotlivých konstrukčních částí. Jednotlivé kroky, ve kterých se do budovy přidávají konstrukční prvky a zatížení, se nazývají fáze výstavby, zatímco samotný proces se nazývá stavební proces.

Konečný stav konstrukce je tak k dispozici po dokončení stavebního procesu; tedy po všech fázích výstavby. U některých konstrukcí může být vliv stavebního procesu (tedy všech jednotlivých fází výstavby) významný a je třeba ho zohlednit, aby se předešlo chybám ve výpočtu. Obecný popis addonu CSA byl poskytnut v odborném článku „Zohlednění fází výstavby v programu RFEM 6“.

Výpočet složitých konstrukcí metodou konečných prvků se obecně provádí pro celý model. Nicméně stavba takovýchto konstrukcí je proces, který probíhá ve více fázích a konečného stavu budovy je dosaženo přidáváním jednotlivých konstrukčních částí. Abychom se vyhnuli chybám při výpočtu celkových modelů, je třeba zohlednit vliv stavebního procesu. V programu RFEM 6 je to možné pomocí addonu Analýza fází výstavby (CSA).

V tomto příspěvku si ukážeme, jak modelovat a posuzovat lanové konstrukce v programech RFEM 6 a RSTAB 9.

Ve srovnání s přídavným modulem RF-STAGES (RFEM 5) jsou v addonu Analýza fází výstavby (CSA) pro RFEM 6 přidány následující nové funkce:

• Zohlednění fází výstavby na úrovni programu RFEM
• Integrace analýzy fází výstavby do kombinatoriky v programu RFEM
• Podpora dalších konstrukčních prvků, jako například liniových kloubů
• Analýza alternativních konstrukčních postupů v jednom modelu
• Reaktivace prvků

• Jednoduchá definice fází výstavby v programu RFEM s vizualizací
• Přidání, odebrání, změny a opětná aktivace prutových, plošných a objemových prvků a jejich vlastností (např. prutové a liniové klouby, stupně volnosti podpor atd.)
• Automatická a ruční kombinatorika s kombinacemi zatížení v jednotlivých fázích výstavby (např. pro zohlednění montážních zatížení, montážních jeřábů atd.)
• Zohlednění nelineárních účinků, jako například neúčinnosti tahových prutů nebo nelineárních podpor
• Interakce s jinými addony, jako je např. Nelineární chování materiálu, Stabilita konstrukce, Form-finding atd.
• Číselné a grafické zobrazení výsledků pro jednotlivé fáze výstavby
• Podrobný tiskový protokol se všemi údaji o modelu a zatíženích pro každou fázi výstavby

Máte v programu RFEM vytvořenou celou konstrukci? Výborně, nyní můžete jednotlivé konstrukční prvky a zatěžovací stavy přiřadit k příslušným fázím výstavby. Přitom můžete pro každou fázi výstavby upravit například definice kloubů prutů a podpor.

Modelujte tak změny konstrukčního systému, ke kterým dochází při postupné injektáži mostních nosníků nebo při poklesu sloupů. Následně přiřaďte zatěžovací stavy vytvořené v programu RFEM jednotlivým fázím výstavby jako stálá nebo nestálá zatížení.

Věděli jste, že...? Pomocí kombinatoriky můžete stálá a nestálá zatížení superponovat v kombinacích zatížení. Můžete tak například stanovit maximální vnitřní síly z různých poloh jeřábu nebo zohlednit dočasná montážní zatížení, která jsou k dispozici pouze v jedné fázi výstavby.
