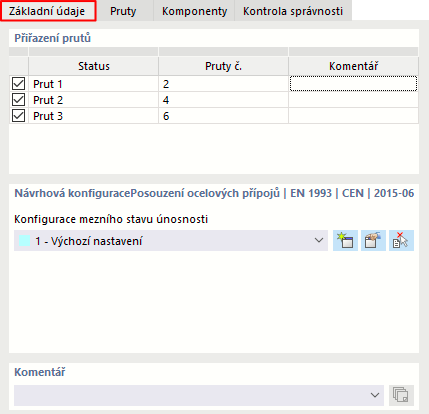

V záložce Základní údaje se spravují obecná nastavení pro pruty přípoje a konfigurace posouzení pro posouzení.
Přiřazení prutů
Jakmile vyberete uzel pro posouzení, program přiřadí všechny pruty připojené k tomuto uzlu.
Pomocí zaškrtávacích políček v prvním sloupci lze pruty z posouzení odstranit.
. Stav odpovídá typu seskupení: Pokud je třeba posoudit několik uzlů, sloučí se všechny pruty se stejnými vlastnostmi a mají odpovídající polohu v modelu konstrukce. Označení ve stavu, kde můžete také zadat individuální název, se později použije pro komponenty. Ve sloupci Pruty č. jsou uvedena čísla prutů použitá v modelu RFEM nebo RSTAB. V posledním sloupci lze volitelně uvést komentář k příslušnému stavu.

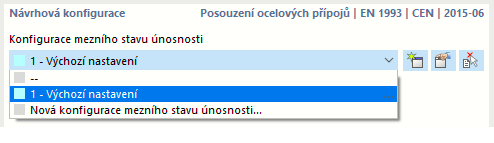

Konfigurace pro posouzení
V této sekci můžete vybrat ze seznamu konfiguraci mezního stavu únosnosti, která se má použít, a vytvořit novou
, Úpravy
nebo ho použít v grafice z jiného přípoje
.
Konfigurace pro posouzení jsou vysvětleny v kapitole Konfigurace mezního stavu únosnosti.

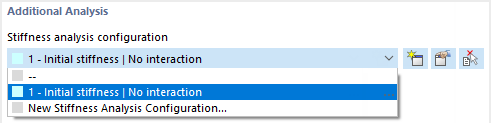

Přídavná analýza
V této sekci můžete vybrat ze seznamu konfiguraci analýzy tuhosti, která se má použít, a vytvořit novou
, Úpravy
nebo ho převezmeme v grafice z jiného přípoje
.
Konfigurace analýzy tuhosti jsou popsány v kapitole Konfigurace analýzy tuhosti.
Komentář
Ke každému spoji lze přidat komentář, který se pak zobrazí za názvem spoje.

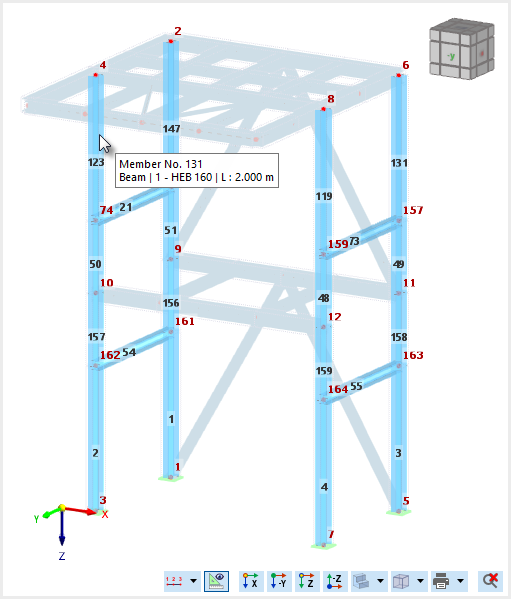

Grafické okno
V grafickém okně dialogu se zobrazí všechny posuzované uzly s připojenými pruty, pokud jste je nedeaktivovali v sekci "Přiřazení prutů".
Při najetí myší na uzel se zobrazí číslo a souřadnice uzlu. Pokud najedeme myší na prut, zobrazí se informace o čísle prutu, průřezu, materiálu a délce prutu.
