Únava

V záložce Únava dialogu "Konfigurace mezního stavu únosnosti" se provádí konfigurace pro posouzení na únavu. Pokud chcete taková posouzení provést, zaškrtněte políčko "Únava". Poté je možné definovat metodu posouzení.

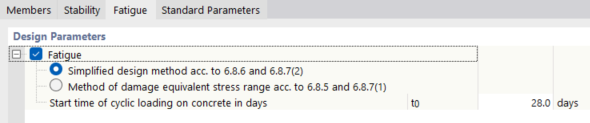

Úprava konfigurace mezního stavu únosnosti - Únava

Zjednodušená metoda posouzení

Zjednodušené posouzení oblasti napětí je splněno, pokud je pro určitá kritéria zajištěna dostatečná únavová únosnost. Kombinace účinků, která se má vybrat pro posouzení, odpovídá návrhové situaci "MSP - časté" (rovnice 6.15b podle EN 1990).

Zjednodušená metoda posouzení podle EN 1992-1 1 zahrnuje následující posouzení:

• Podélná výztuž od ohybu a normálové síly podle až 6.8.6
• Smyková únosnost podle 6.8.7 (4)
• Podélná výztuž vlivem interakce od kroucení, ohybu, normálové síly a smyku podle až 6.8.6
• Napětí betonu tlakových diagonál se sklonem podle 6.8.7 (2)
• Normálové napětí betonu od interakce ohybové a normálové síly podle 6.8.7(1)(2)

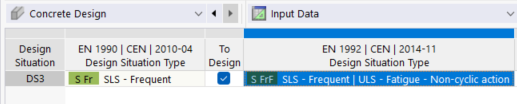

Výběr zjednodušené metody

Posouzení pomocí poškozujícího ekvivalentního rozkmitu napětí

Alternativně je možné provést posouzení na únavu metodou srovnávacích napětí. Kombinace účinků pro posouzení odpovídá návrhové situaci 'MSÚ (FAT) - únava' (rovnice 6.69 podle EN 1992-1-1).
Um den in der in der Kombinatorik enthaltenen Q_fat – Wert zu berücksichtigen, muss dieser dem/den Lastfällen unter zusätzliche Einstellungen zugeordnet werden.

Oblast srovnávacího napětí pro metodu poškození podle EN 1992-1 1 zahrnuje následující posouzení:

• Podélná výztuž od ohybu a normálové síly podle až 6.8.5
• Smyková únosnost podle 6.8.7 (4)
• Podélná výztuž vlivem interakce od kroucení, ohybu, normálové síly a smyku podle až 6.8.5
• Napětí betonu tlakových diagonál se sklonem podle 6.8.7 (1)
• Normálové napětí betonu od interakce ohybové a normálové síly podle 6.8.7 (1)

Posouzení pomocí poškozujícího ekvivalentního rozkmitu napětí

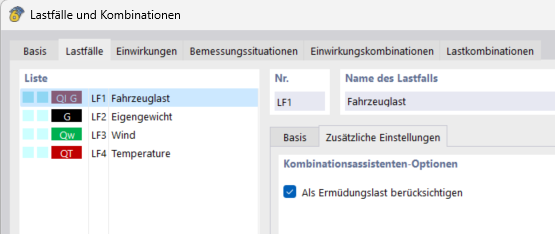

Qfat - Únavové zatížení

Úprava metody posouzení pomocí poškozujícího ekvivalentního rozkmitu napětí

Opravný součinitel λ_s pro vypočítaný rozsah srovnávacího napětí pro poškození

Pro metodu rozsahu srovnávacího napětí lze upravit součinitel ekvivalentního poškození λ_s pro únavu oceli podle EN 1992-2 NN.2.1 a NN.3.1. Součinitel vychází z konstrukce mostu.

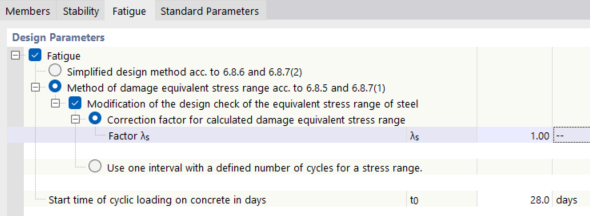

Výběr opravného součinitele

Intervaly s definovaným počtem cyklů

Pro metodu srovnávacího napětí pro oblast poškození lze definovat počet cyklů. Z křivek únavové pevnosti (SN křivky) se stanoví rozsah napětí výztužné oceli podle EN 1992-1-1, tabulky 6.3N.

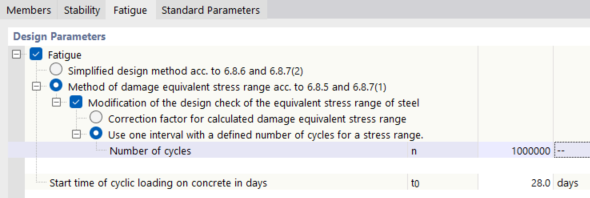

Vyberte počet cyklů

Čas počátku cyklického zatěžování betonu

U obou výše uvedených metod posouzení je třeba zadat dobu, od které je cyklické zatížení účinné. Tato specifikace má vliv na hodnotu β_cc(t0) podle EN 1992-1-1, 3.1.2 (6), která následně ovlivňuje pevnost betonu f_cd,fat pro posouzení betonu.

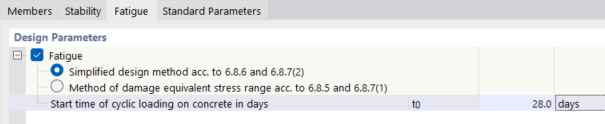

Výběr času začátku cyklického zatěžování
