Dynamické analýzy v programech RFEM 6 a RSTAB 9 lze provádět v několika addonech.
- Addon Modální analýza je základní addon pro analýzu vlastního kmitání prutových, plošných a objemových modelů. Z toho vycházejí všechny ostatní addony pro dynamickou analýzu.
- Addon Analýza spektra odezvy umožňuje provést seizmickou analýzu pomocí multimodální analýzy spektra odezvy. Požadovaná spektra lze zadat uživatelsky nebo je lze vytvořit podle norem nebo z databáze s akcelerogramy zaznamenanými v seizmických oblastech. Z nich se vygenerují náhradní statické síly.
- Addon Analýza harmonické odezvy je stále ve vývoji. Cílem je stanovit odezvu stacionárního systému pro periodicky buzené konstrukce.
- Addon Časová analýza umožňuje dynamickou analýzu konstrukcí na vnější buzení. Různé budicí funkce lze definovat v tabulkách nebo jako funkce času. Při časové analýze se uplatňuje modální analýza nebo lineární implicitní Newmarkova metoda.
- Cílem addonu Pushover analýza je stanovit pushover křivky v nelineárních systémech, vypočítat ekvivalentní bilineární kapacitní křivku a porovnat stávající a požadovanou deformační kapacitu se zohledněním energie disipační kapacita.
Tento manuál popisuje addony pro dynamickou analýzu pro programy RFEM 6 a RSTAB 9. Vzhledem k tomu, že zadání a funkce addonů jsou v obou programech podobné, zaměříme se na RFEM. Vysvětlení však platí také pro RSTAB. Pokud se mezi programy vyskytnou nějaké rozdíly, bude to zmíněno v popisu.
Aktivace addonu

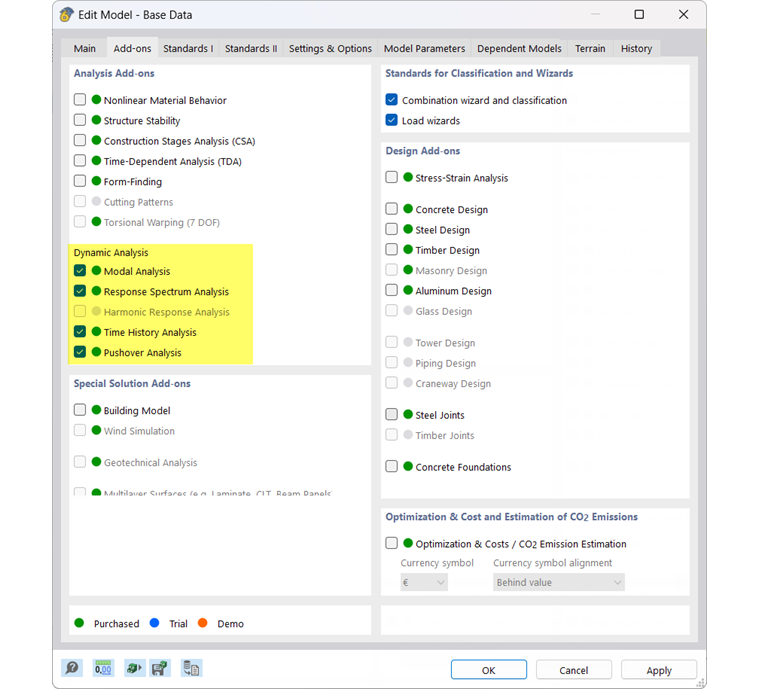

V záložce Addony v sekci -6/000365 Model - základní údaje můžete aktivovat použití deaktivovat addony pro analýzu. Zelená tečka před označením addonu znamená, že je k dispozici licence. Oranžová nebo modrá tečka znamená, že addon lze používat pouze jako demoverzi nebo jako součást zkušební verze a že rozsah funkcí je omezený.
Nastavit normu

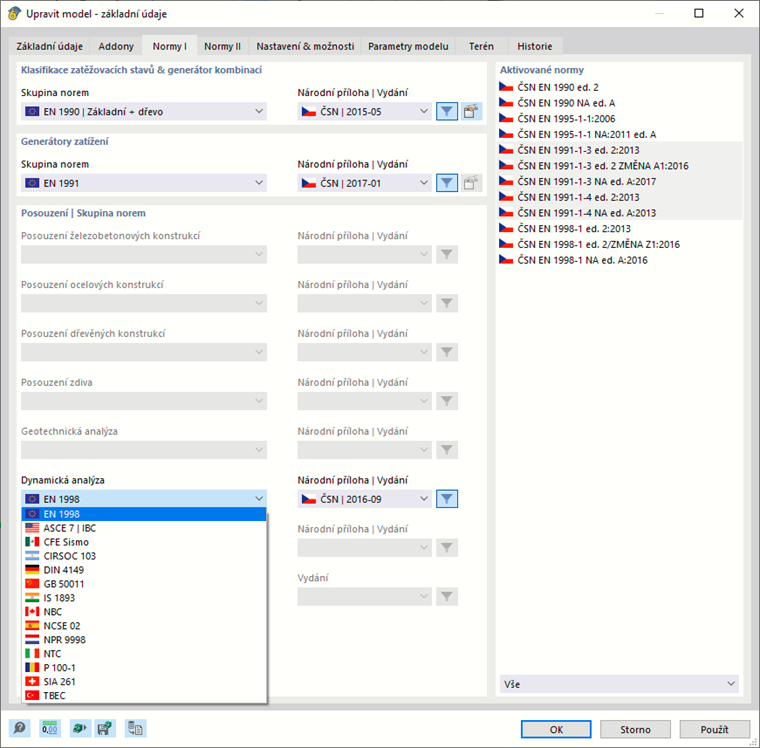

V záložce Normy I v základních údajích lze vybrat normu, která se má použít pro dynamickou analýzu (viz také kapitola 6/000021 Normy I manuálu k programu RFEM). Vstupní dialogy dynamické analýzy se automaticky přizpůsobí této normě.
Aktuálně dostupné návrhové normy a přehled rozsahu funkcí najdete v příslušném Popis addonů pro dynamickou analýzu.
Použití addonu v programu RFEM/RSTAB

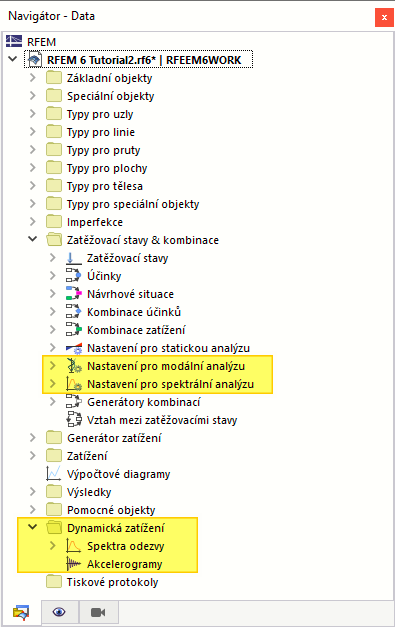

Pokud jste aktivovali addon pro analýzu a definovali normu, rozšíří se uživatelské prostředí o nové položky v navigátoru, tabulkách a dialozích. Parametry dynamické analýzy jsou tak plně integrovány do uživatelského prostředí programu RFEM nebo RSTAB.
