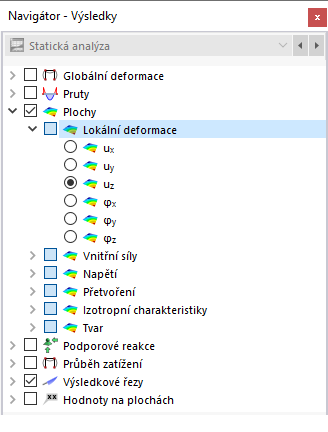

V navigátoru můžete nastavit, které deformace se mají na plochách zobrazit. V tabulce jsou uvedeny deformace jednotlivých ploch podle zadání v dialogu Správci výsledkových tabulek . Tam lze také nastavit, které extrémní hodnoty se mají zobrazit.

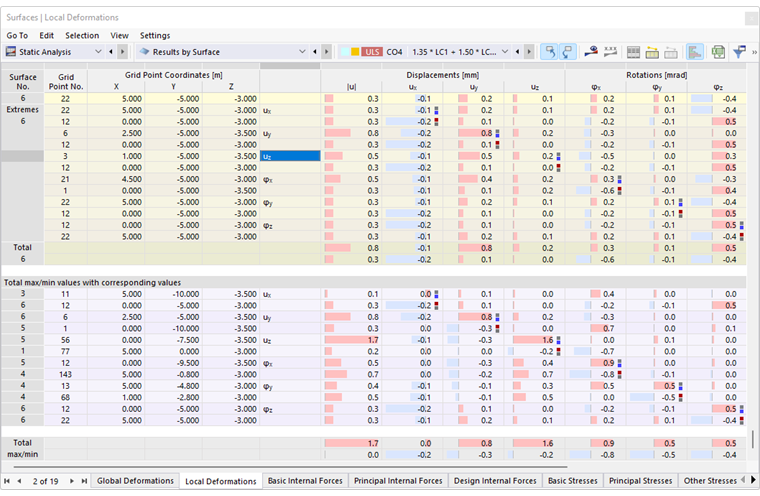

Výsledky po plochách v tabulce ukazuje tabulku s globálními deformacemi na ploše. Ty se vztahují k osám X, Y a Z. Výsledky na obrázku Lokální deformace ploch v tabulce se vztahují k osám plochy x, y a z.
Posuny a natočení znamenají:
| u | Absolutní hodnota celkového posunu | ||
| ux | Posun ve směru lokální osy x | ||
| uy | Posun ve směru lokální osy y | ||
| uz | Posun ve směru lokální osy z | ||
| φx | Pootočení okolo lokální osy x | ||
| φy | Pootočení okolo lokální osy y | ||
| φz | Pootočení okolo lokální osy z |
Při analýze zakřivených ploch se osy ploch vztahují k osám konečných prvků (viz obrázek Zobrazit osové systémy prvků sítě ).
Stav deformace modelu

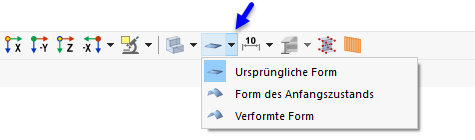

Pomocí rozbalovacího tlačítka v panelu nástrojů lze zobrazit tvar skutečného modelu v různých stavech deformace.
Funkce tlačítek jsou popsány v kapitole Výsledky po uzlech kapitola. Je třeba si uvědomit, že deformace jsou pevně škálovány součinitelem 1,00.
