Kóty jsou důležitou pomůckou pro přehlednost při modelování. K dispozici jsou různé typy kót, které může uživatel použít.

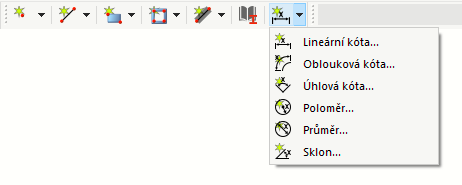

Pomocí funkcí tlačítka
v panelu nástrojů CAD lze zadat rozměry přímo na modelu.

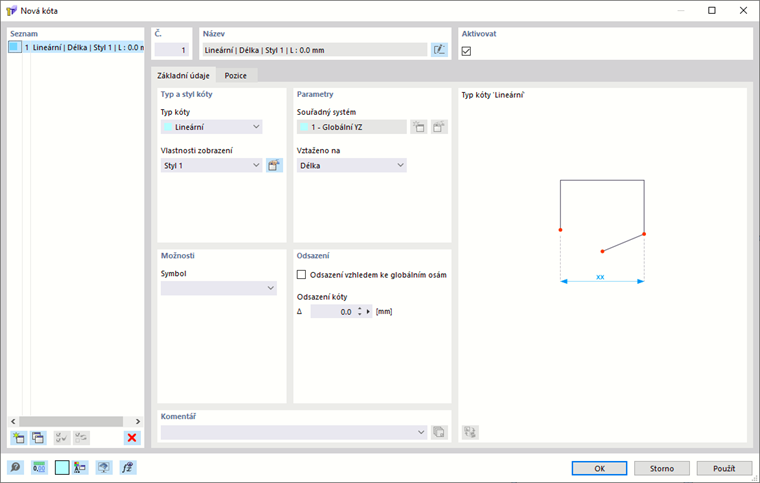

Parametry se zadávají v dialogu 'Nová kóta'. Poté klikněte v pracovním okně na objekty definující kótu.
Základní údaje
V záložce Základní údaje zadejte typ kóty a vlastnosti zobrazení.
Typ a styl kóty
V seznamu máme na výběr různé 'typy kót'. Odpovídají funkcím tlačítek (viz obrázek Tlačítka pro kóty).
| lineární | Délka/délky mezi dvěma nebo více body |
| Oblouková | Délka mezi body oblouku |
| Úkos | Úhel mezi třemi body nebo dvěma liniemi |
| Poloměr | Poloměr kružnice nebo oblouku |
| Průměr | Průměr kružnice nebo oblouku |
| Sklon | Úhel sklonu mezi linií a rovinou. |
'Vlastnosti zobrazení' nastavují symboly kóty a písmo použité pro kóty. Aktuální 'styl' lze změnit pomocí tlačítka
Kontrola: Otevře se dialog 'Vlastnosti zobrazení' s náhledem kóty. Zde je případně možné pro jednotlivé typy kót styl upravit.
Možnosti
Ke kótě lze přidat symbol kóty. 'Symbol' vyplňte nebo vyberte vhodnou položku ze seznamu.
Parametry
Pro délkové kóty lze v této sekci dialogu definovat referenční parametry.
Zadáním 'Vztaženo na' lze zadat, zda se kóta bude vztahovat na skutečnou vzdálenost mezi definičními body, nebo na průmět v některém z globálních směrů.
Odsazené
'Odsazení kóty' Δ udává vzdálenost kóty od referenčních objektů. V dialogu s tlačítky lze tuto vzdálenost zadat graficky (viz krok (6) na obrázku Grafické zadání kóty).
Pokud je zaškrtnuto políčko 'Odsazení vzhledem ke globálním osám', je možné definovat vzdálenost kótovací linie v globálních souřadnicích.
Poloha
V záložce Pozice lze spravovat referenční objekty a parametry kóty.
Reference kót

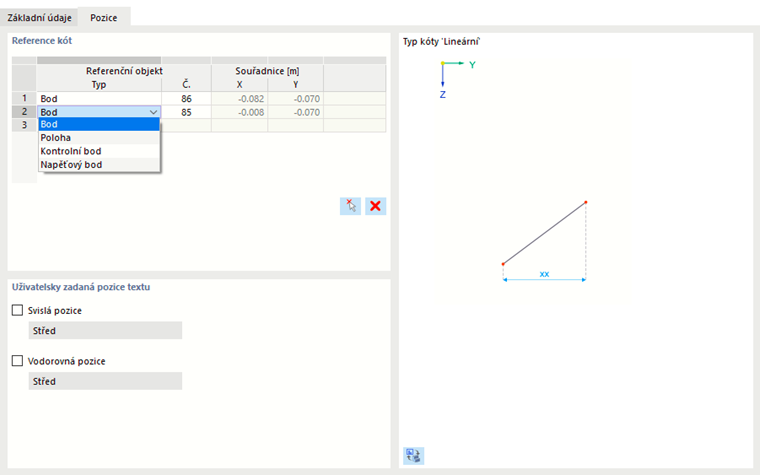

Možnosti zadání v této sekci dialogu závisí na typu kóty. V případě délkových kót se referenční objekty spravují v tabulce. Ve sloupci 'Typ' zadejte typ referenčního objektu. Poté zadejte 'číslo' bodu. Pokud je textové pole aktivováno, můžeme kliknutím na tlačítko vybrat referenční objekt
lze také stanovit graficky. Tabulka tak nabízí možnost vztáhnout kótovací linii k jiným bodům, aniž by bylo nutné mazat a znovu definovat kóty.

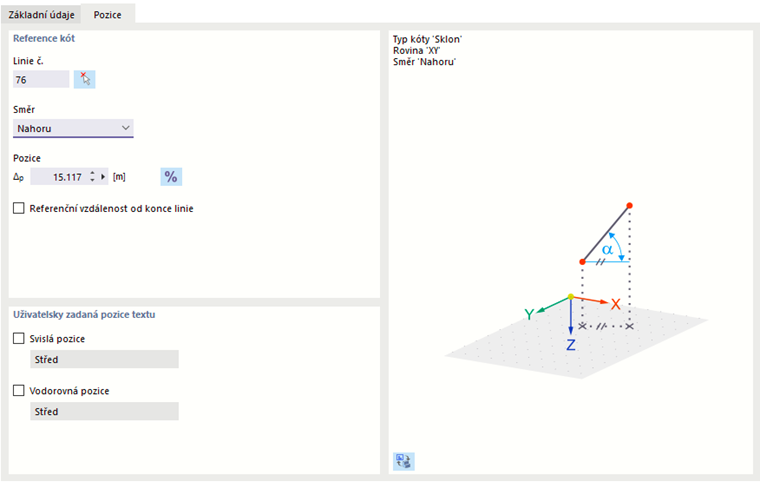

Pro úhlovou kótu (typ 'Sklon') lze v této záložce zadat referenční 'linii', 'směr' úhlu a 'pozici' kóty vzhledem k počátku resp. konci linie.
Uživatelsky zadaná pozice textu
Text kóty je standardně zarovnán doprostřed. Pokud chcete upravit 'svislou pozici' nebo 'vodorovnou pozici', zaškrtněte příslušné políčko. Vhodnou pozici pak můžeme vybrat ze seznamu.
Zobrazení kót
Zobrazení kót lze zapnout nebo vypnout v 'Navigátoru - Zobrazení'. V kategorii Kóty jsou k dispozici další možnosti nastavení zobrazení. Můžeme tak například aktivovat zobrazení jednotek nebo symbolů.

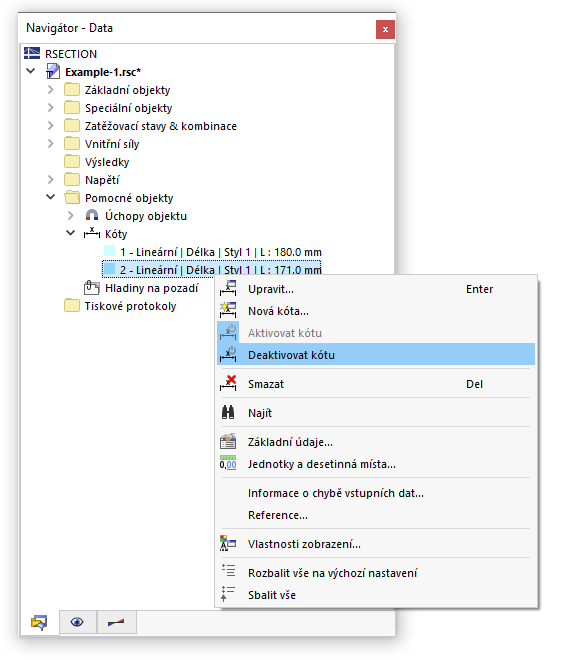

V 'Navigátoru - Data' lze nastavit individuálně, které kóty se mají zobrazovat.
Další možností je zaškrtnout políčko Aktivní v dialogu (viz obrázek Nová kóta). Kromě toho jsou v místní nabídce kót k dispozici funkce pro deaktivaci funkcí.
