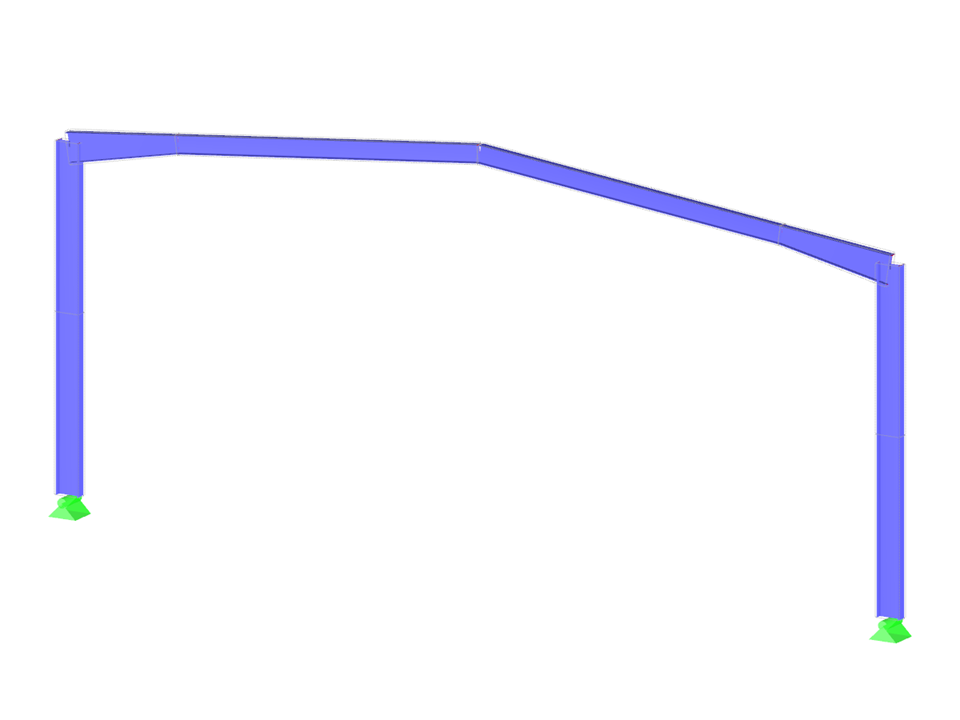

Halový rám s náběhy
Počet uzlů | 9 |
Počet prutů | 8 |
Počet zatěžovacích stavů | 3 |
Počet kombinací zatížení | 5 |
Počet kombinací výsledků | 1 |
Celková hmotnost | 1,446 t |
Rozměry | 15,500 x 0,500 x 6,850 m |
Verze programu | 8.23.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
