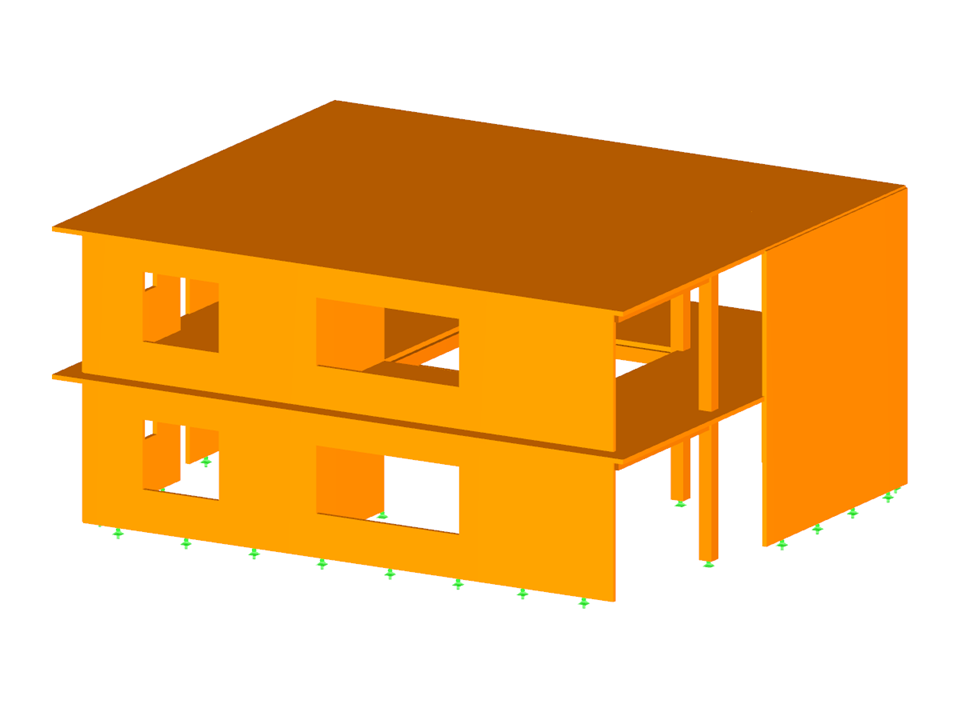

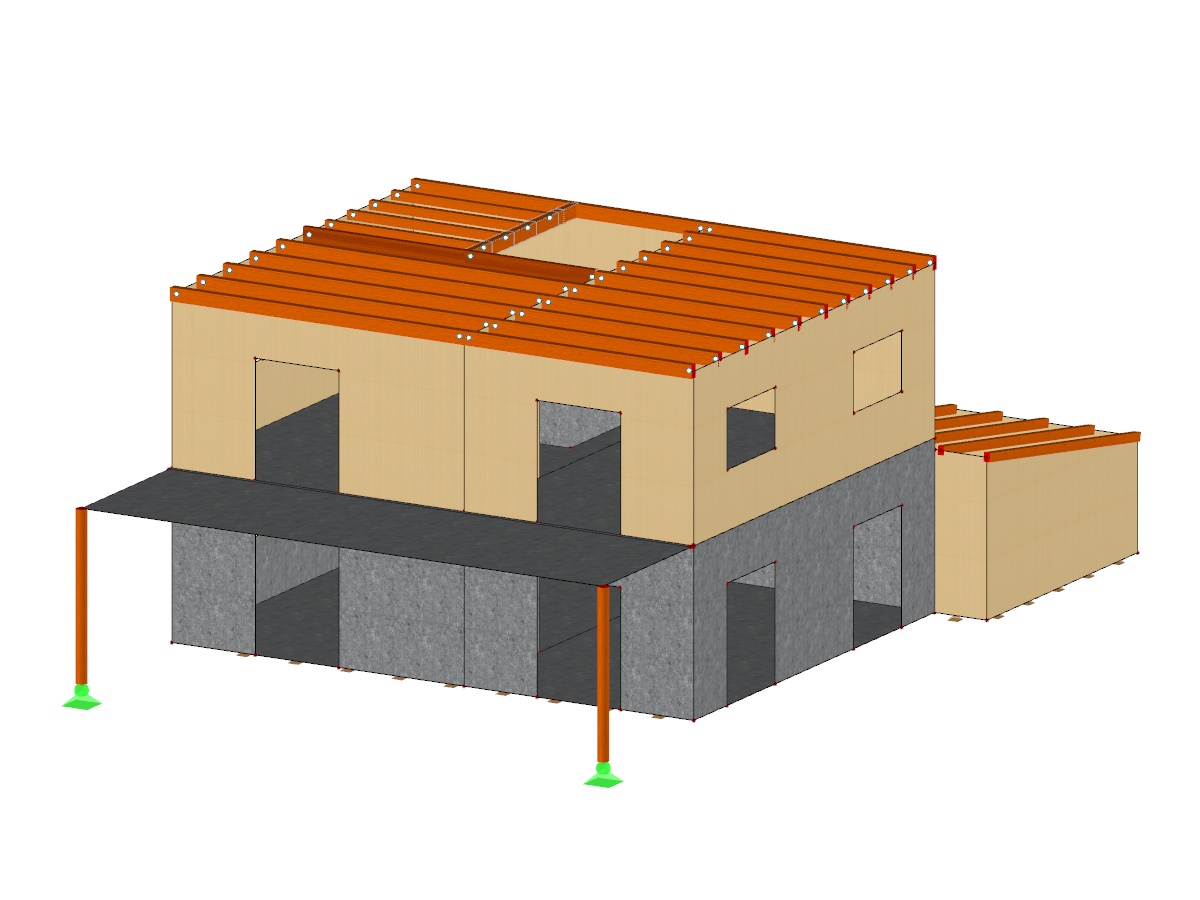

Model konstrukce z křížem lepeného dřeva v programu RFEM Webinář na níže uvedeném odkazu ukazuje postup při návrhu podle normy CSA O86:14 pomocí přídavného modulu RF-LAMINATE.
Konstrukce z křížem lepeného dřeva podle CSA O86:14
Počet uzlů | 98 |
Počet linií | 155 |
Počet prutů | 13 |
Počet ploch | 39 |
Počet zatěžovacích stavů | 4 |
Počet kombinací zatížení | 14 |
Počet kombinací výsledků | 2 |
Celková hmotnost | 28,657 t |
Rozměry | 15,219 x 12,719 x 6,635 m |
Verze programu | 5.23.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
V přídavném modulu RF-LAMINATE programu RFEM lze provést posouzení smykových napětí od krouticího momentu v superpozici hodnot oslabeného a neoslabeného průřezu. Posouzení se provádí vždy samostatně ve směru x a ve směru y. Při analýze se uvažuje namáhání v průsečících na desce z křížem lepeného dřeva.
- Obecné analýzy napětí
- Grafický a číselný výstup napětí a využití plně integrovaný do programu RFEM
- Flexibilní posouzení s různým uspořádáním vrstev
- Vysoká efektivita díky velmi malému požadovanému množství vstupních dat
- Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
- Na základě zvoleného materiálového modelu a obsažených vrstev se v programu RFEM vytvoří lokální globální matice tuhosti plochy. K dispozici jsou tyto materiálové modely:
- Ortotropní
- Izotropní
- Uživatelské zadání
- Hybridní (pro kombinace materiálových modelů)
- Možnost uložení často používaných skladeb vrstev do databáze
- Stanovení základních, smykových a srovnávacích napětí
- Jako výsledek jsou k dispozici kromě základních napětí také výsledná napětí podle DIN EN 1995-1-1 a jejich interakce.
- Analýza napětí téměř libovolně tvarovaných konstrukčních dílců
- Srovnávací napětí podle různých hypotéz:
- Energetická hypotéza (von Mises, HMH)
- Hypotéza max. smykového napětí (Tresca)
- Hypotéza max. hlavního napětí (Rankine)
- Hypotéza maximálních poměrných deformací (Bach, St. Venant)
- Výpočet příčných smykových napětí podle Mindlina nebo Kirchhoffa nebo uživatelsky definovaných zadání
- Posouzení mezního stavu použitelnosti prošetřením posunů ploch
- Uživatelsky definované nastavení mezního průhybu
- Volitelné zohlednění spřažení vrstev
- Diferencované výsledky jednotlivých složek napětí a využití napětí v tabulkách výsledků a v grafice
- Výsledná napětí pro každou vrstvu modelu
- Výkaz materiálu pro posuzované plochy
- Vazba zcela poddajná ve smyku možná
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje.
Výpočet modelu budovy probíhá ve dvou výpočetních fázích:
- Globální 3D výpočet celkového modelu, ve kterém jsou podlaží modelována jako tuhá deska (diafragma) nebo jako ohybová deska
- Lokální 2D výpočet jednotlivých desek podlaží
Výsledky pro sloupy a stěny z 3D výpočtu a výsledky pro desky z 2D výpočtu se po výpočtu sloučí do jednoho modelu. To znamená, že není třeba přepínat mezi 3D modelem a jednotlivými 2D modely desek podlaží. Uživatel pracuje pouze s jedním modelem, šetří drahocenný čas a vyhýbá se případným chybám při ruční výměně dat mezi 3D modelem a jednotlivými 2D modely desek.
Svislé plochy v modelu může uživatel rozdělit na smykové stěny a otvorové překlady. Program z těchto stěnových objektů automaticky vygeneruje vnitřní výsledkové pruty, takže je lze následně použít podle požadované normy v Posouzení železobetonových konstrukcí .
