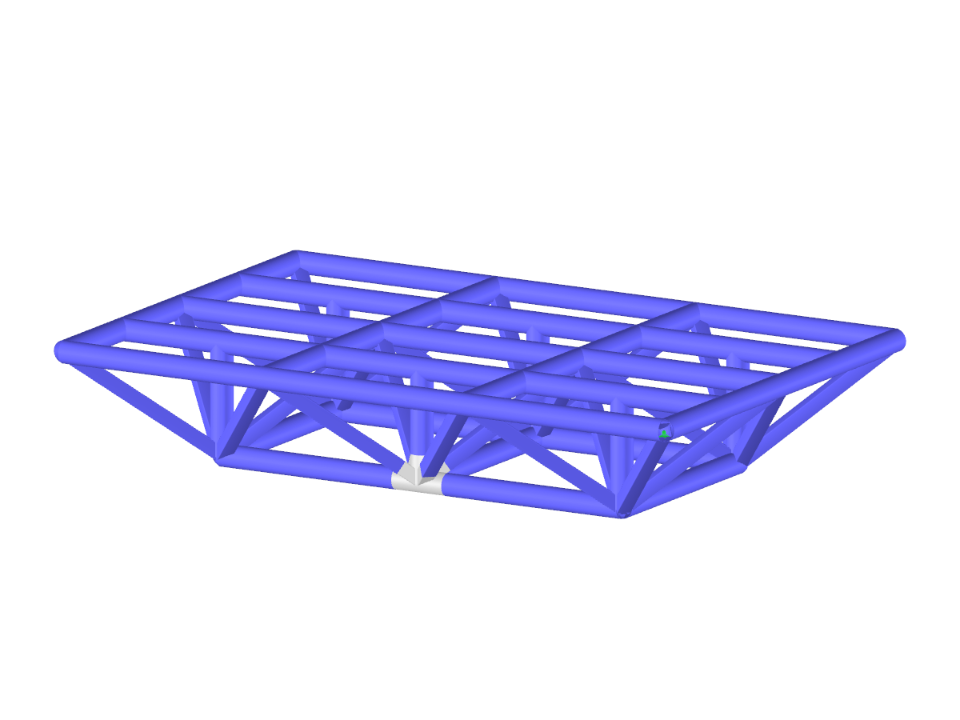

FW uzel
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 327 |
Počet linií | 331 |
Počet prutů | 82 |
Počet ploch | 338 |
Počet zatěžovacích stavů | 3 |
Počet kombinací zatížení | 1 |
Rozměry (metrické) | 12,500 x 8,500 x 2,612 m |
Rozměry (imperiální) | 41.01 x 27.89 x 8.57 feet |
Verze programu | 5.01.51 |
Přídavný modul RF-/STEEL EC3 umožňuje provádět posouzení koutových svarů pro všechny parametrické svařované průřezy z databáze průřezů. Nutné je pouze aktivovat tuto možnost v nastavení detailů modulu. Alternativně lze pro posouzení použít také plošný model.
Posouzení tuhých spojů s čelní deskou je zvláště složité u čtyřřadých spojů a víceosých namáhání v ohybu, protože chybí oficiální metody posouzení.
EN 1993-1-8 nabízí uživateli v článku 4.5.3.3 možnost posoudit únosnost svaru zjednodušenou metodou. Posouzení je v tomto případě splněno, pokud je návrhová hodnota výslednice sil působících na plochu svaru menší než návrhová hodnota únosnosti svaru. Pokud bychom chtěli svar dimenzovat pro plošný model, byli bychom z povahy výpočtů MKP konfrontováni se značným množstvím výsledků. Proto v našem článku ukážeme, jak lze stanovit složky sil z modelu.
Posouzení ocelových prvků válcovaných za studena se řídí normou EN 1993-1-3. Typickými tvary průřezů tvarovaných za studena jsou průřezy U, C, Z, kloboukové průřezy nebo Sigma profily. Vyrábějí se z tenkostěnných plechů válcováním nebo lisováním. Při posouzení na mezní stav únosnosti je třeba zajistit, aby vlivem lokálních příčných sil nedocházelo k drcení, borcení nebo vyboulení stojiny průřezů. Tyto efekty mohou nastat nejen vlivem lokálních příčných sil přenášených z pásnice do stojiny, ale i vlivem podporových reakcí v podepřených bodech. Norma EN 1993-1-3 v článku 6.1.7 podrobně upravuje, jak se má stanovit lokální příčná únosnost stojiny Rw,Rd.
V konfiguraci mezního stavu únosnosti pro posouzení ocelových přípojů máte možnost upravit mezní plastické přetvoření pro svary.
Komponenta "Základní deska" umožňuje posuzovat přípoje patní desky pomocí zalitých kotev. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
- Posouzení štíhlostních poměrů sloupů a ztužení
