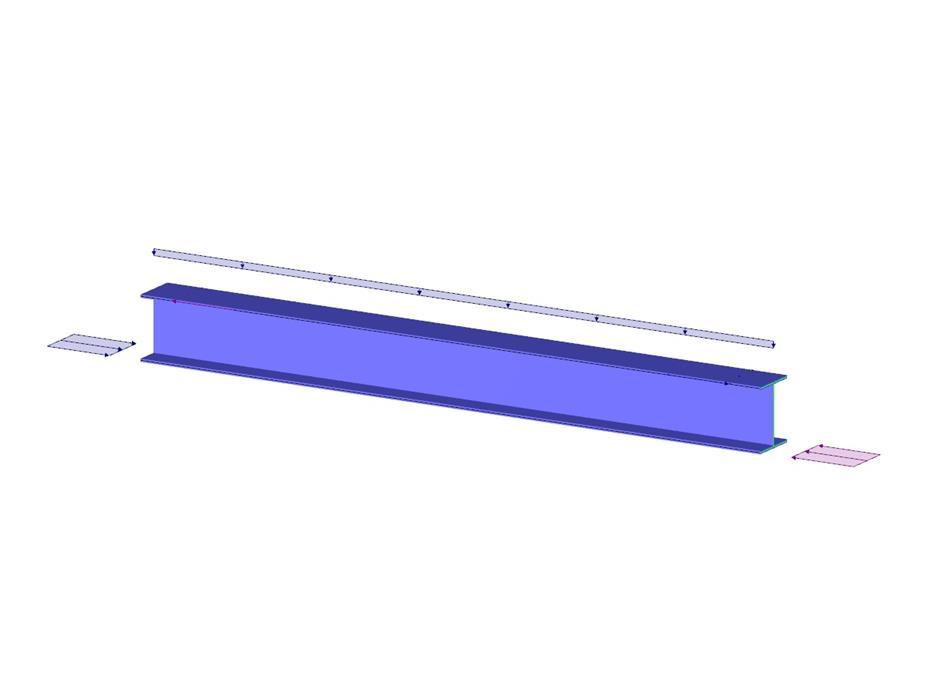

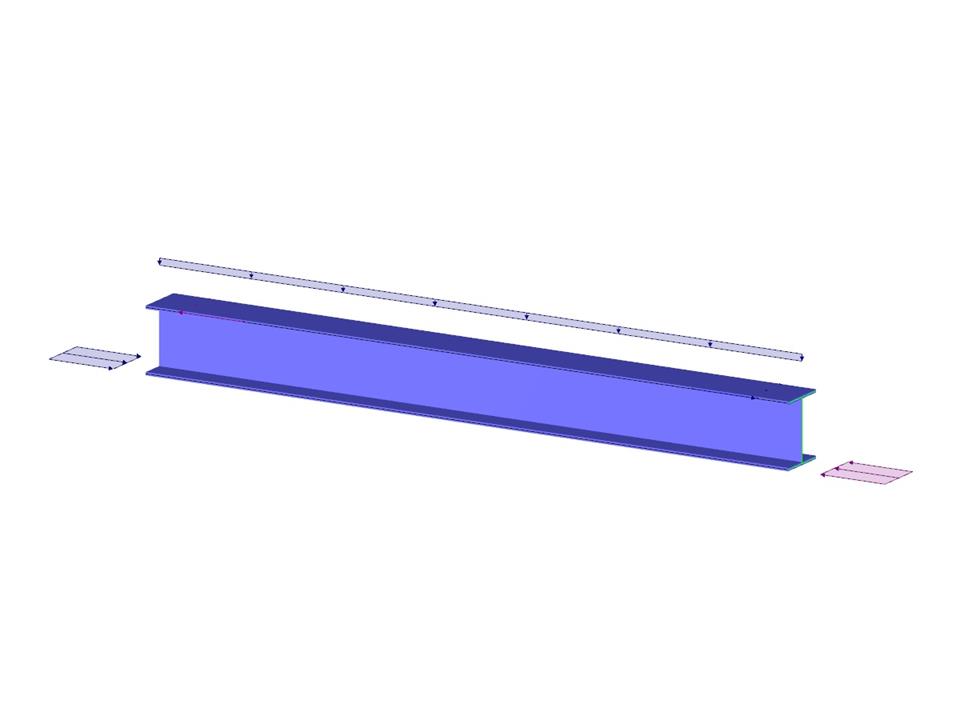

Ocelový nosník z plošných prvků s výsledkovým prutem
Počet uzlů | 14 |
Počet linií | 17 |
Počet prutů | 1 |
Počet ploch | 5 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 0,985 t |
Rozměry (metrické) | 4,000 x 0,371 x 0,300 m |
Rozměry (imperiální) | 13.12 x 1.22 x 0.98 feet |
