Systém strukturálního skla

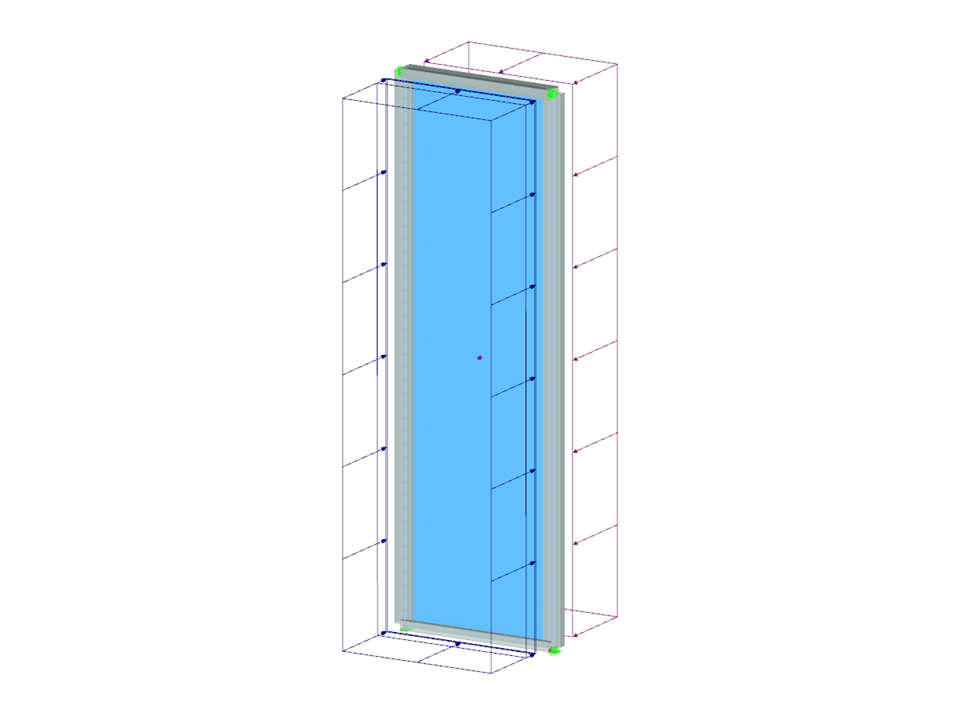

| Počet uzlů | 40 |
| Počet linií | 72 |
| Počet prutů | 4 |
| Počet ploch | 41 |
| Počet těles | 8 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 6 |
| Celková hmotnost | 0,149 t |
| Rozměry | 1,176 x 0,283 x 3,310 m |
| Verze programu | 5.15.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Projekt zákazníka
V případě globálního výpočtu se každé ploše přiřadí tuhost, která se vypočítá na základě zvolené skladby a geometrie skla. Výpočet pak probíhá podle deskové teorie. Zároveň je možné zvolit zohlednění smykového spřažení vrstev.
V případě lokálního výpočtu je k dispozici možnost 2D nebo 3D výpočtu. Dvourozměrný výpočet znamená, že jednovrstvé nebo vrstvené sklo je modelováno jako plocha, jejíž tloušťka se vypočítá na základě zvolené konstrukce a geometrie skla (pomocí teorie desek). Stejně jako v případě globálního výpočtu lze zohlednit smykové spřažení vrstev.
Při trojrozměrném výpočtu se v modelu použijí tělesa, která nahrazují každou vrstvu skladby. Výsledky jsou tak přesnější, ale výpočet může trvat déle.
Izolační skla můžeme modelovat pouze v případě lokálního typu výpočtu, kdy je sklo posuzováno samostatně. Vrstva plynu je vždy modelována jako těleso, a proto je nutné jednotlivé izolační skleněné části posuzovat nezávisle na okolní konstrukci. Při výpočtu a analýze třetího řádu se uvažuje zákon ideálního plynu (stavová tepelná rovnice ideálních plynů).
V přídavném modulu vyberte plochy, které se mají posoudit (např. pomocí funkce Vybrat). Geometrie skleněné tabule a zatížení se převezme z modelu v programu RFEM.
Poté je třeba rozhodnout, zda se má výpočet provést bez vlivu okolní konstrukce (lokální výpočet) nebo se zohledněním tohoto vlivu (globální výpočet). Pokud vyberete lokální výpočet, každá plocha vybraná pro posouzení se oddělí od modelu a spočítá se samostatně.
Globální výpočet zohledňuje celou konstrukci včetně zadaných skleněných tabulí. Veškeré údaje o skladbě skla a vlastnostech skla jednotlivých vrstev se zadávají ve vstupních tabulkách modulu RF-GLASS. Vybrat lze vrstvy typu sklo, fólie a plyn. Požadovaný materiál lze importovat přímo z databáze, která obsahuje velké množství materiálů.
Všechny parametry jednotlivých vrstev včetně jejich tloušťky lze upravovat. Kromě toho lze v modulu RF-GLASS vytvořit řadu skladeb, které umožňují posuzovat různé typy skel současně.
U izolačních skel lze pro analýzu zohlednit jak vnější zatížení, tak zatížení způsobené změnami teploty, atmosférického tlaku a nadmořské výšky. Modul vypočítá tato zatížení automaticky na základě parametrů klimatického zatížení. Pokud zvolíme typ výpočtu lokální, je třeba v modulu RF-GLASS definovat liniové podpory, uzlové podpory a hraniční pruty ploch. Tyto podpory a pruty se zohlední pouze v modulu RF-GLASS a nemají žádný vliv na model vytvořený v programu RFEM.
Po výpočtu se výsledky zobrazí v přehledně uspořádaných tabulkách výsledků. Maximální stupeň využití je tedy patrný na první pohled. Průběh napětí vzhledem k tloušťce skladby je zobrazen v grafice.
V přídavném modulu RF-GLASS se navíc zobrazí kusovník a v případě izolačního skla také tlak plynu. Výsledky je možné znázornit graficky na RFEM modelu.
Vstupní a výsledkové tabulky z modulu RF-GLASS včetně obrázků lze přidat do tiskového protokolu programu RFEM. Kromě toho je možné všechny tabulky exportovat do MS Excel.
- Posouzení jednovrstvého nebo vrstveného skla a plynového izolačního skla
- posouzení zakřivených skel
- Možnost výběru buď lokálního výpočtu bez zohlednění vlivu okolní konstrukce, nebo globálního výpočtu s ohledem na vliv celé konstrukce
- Výpočet mezních napětí podle DIN 18008:2010-12 nebo TRLV:2006-08
- Zařazení zatížení do tříd trvání zatížení
- Rozsáhlá databáze materiálů obsahuje všechny běžné typy skla, fólií a plynů podle DIN 18008:2010-12, E DIN EN 13474 a předpisu TRLV:2006-08
- Volitelné zohlednění smykového spřažení vrstev
- Zohlednění klimatických zatížení
- Výpočet podle lineární statické analýzy nebo nelineární analýzy podle analýzy velkých deformací. analýzy
- Analýza napětí, posouzení mezního stavu únosnosti, posouzení mezního stavu použitelnosti
- Grafické zobrazení všech výsledků v programu RFEM
- Možnost filtrovat výsledky a stupnice barev v tabulkách výsledků
- Přímý export dat do MS Excel
Hlavní program
Software pro statické výpočty metodou konečných prvků (MKP) rovinných a prostorových konstrukčních systémů, které se skládají z desek, stěn, skořepin, prutů (nosníků), těles a kontaktních prvků
Hlavní program
3D MKP program nové generace slouží ke statickým výpočtům prutů, ploch a těles.
Přídavný modul
Posouzení jednovrstvého, vrstveného a izolačního skla
Addon
Addon Nelineární chování materiálu umožňuje zohlednit materiálové nelinearity v programu RFEM, například izotropní plasticitu, ortotropní plasticitu, izotropní poškození).
Addon
Addon Stabilita konstrukce slouží k posouzení stability konstrukcí. Stanoví součinitele kritického zatížení a příslušné stabilitní tvary.
Addon
Addon Vázané kroucení (7 stupňů volnosti) umožňuje zohlednit deplanaci průřezu jako další stupeň volnosti.
Addon
Addon Vícevrstvé plochy umožňuje uživateli zadávat vícevrstvé skladby ploch. Výpočet lze provést se zohledněním smykového spřažení nebo bez něj.
Addon
Dvoudílný addon Optimalizace & odhad nákladů/ Odhad emisí CO2 hledá vhodné parametry pro parametrické modely a bloky pomocí umělé inteligence (AI) optimalizace rojem částic (PSO) pro splnění běžných optimalizačních kritérií. Kromě toho tento addon odhaduje náklady modelu nebo emise CO2 zadáním jednotkových nákladů nebo emisí podle definice materiálu pro statický model.
Addon
Addon Analýza napětí-přetvoření provádí obecnou analýzu napětí výpočtem stávajících napětí a jejich porovnáním s mezními napětími.
Addon
Addon Posouzení železobetonových konstrukcí umožňuje různá posouzení podle mezinárodních norem. Lze v něm navrhovat pruty, plochy a sloupy a také provést posouzení na protlačení a deformace.
Addon
Addon Posouzení ocelových konstrukcí provádí posouzení únosnosti a použitelnosti ocelových prutů podle různých norem.
Addon
Addon Posouzení dřevěných konstrukcí provádí posouzení únosnosti, použitelnosti a požární odolnosti dřevěných prutů podle různých norem.
Addon
Addon Posouzení zdiva umožňuje posoudit zdivo metodou konečných prvků. Byl vyvinut v rámci výzkumného projektu DDMaS - Digitalizace návrhu zděných konstrukcí. Materiálový model simuluje nelineární chování kombinace cihel a malty s využitím makromodelování.
Addon
Addon Posouzení hliníkových konstrukcí umožňuje posouzení mezního stavu únosnosti a použitelnosti hliníkových prutů podle různých norem.
