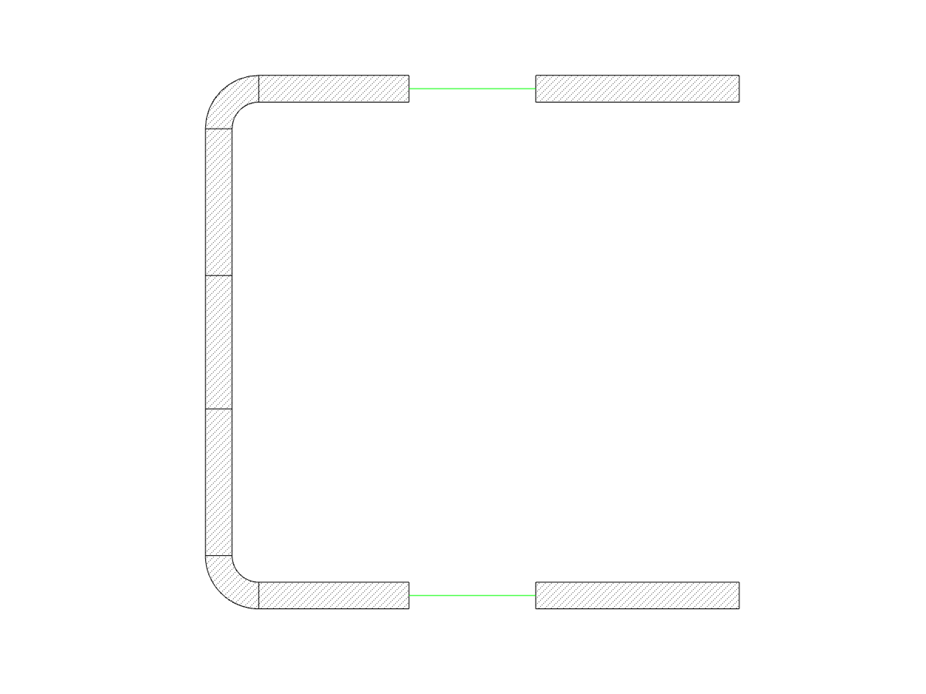

Výpočet smykových napětí pro otvory.

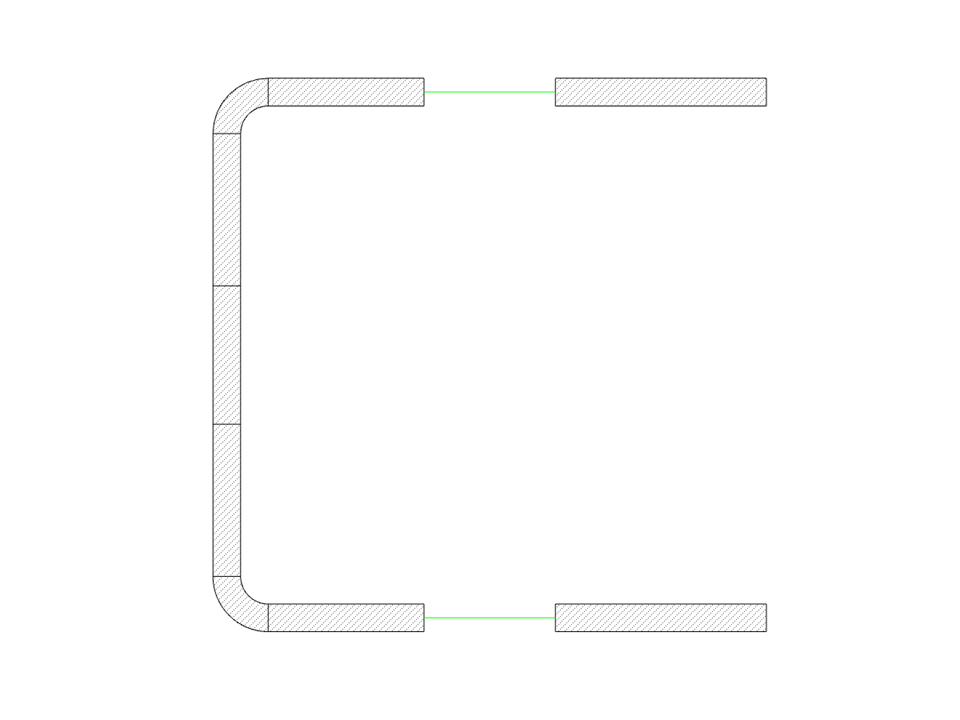

U-profil
Počet uzlů | 16 |
Počet linií | 11 |
Počet prutů | 11 |
Počet zatěžovacích stavů | 1 |
Rozměry (metrické) | 0,039 x 0,000 x 0,038 m |
Rozměry (imperiální) | 0.13 x 0 x 0.12 feet |
Verze programu | 9.03.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
V průřezech vytvořených v programu SHAPE -THIN lze otvory, jako například díry pro šrouby, modelovat pomocí prvků s nulovou tloušťkou. Program nabízí dvě možnosti výpočtu smykových napětí v oblasti těchto nulových prvků.
V programech RFEM a RSTAB je možné analyzovat pruty s proměnným průřezem, které se mohou skládat z libovolně definovaných průřezů z programu SHAPE‑THIN. Pro stanovení vnitřních sil a deformací se průřezové charakteristiky interpolují.
