Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.
Model byl vytvořen technickou skupinou Dlubal Latam.

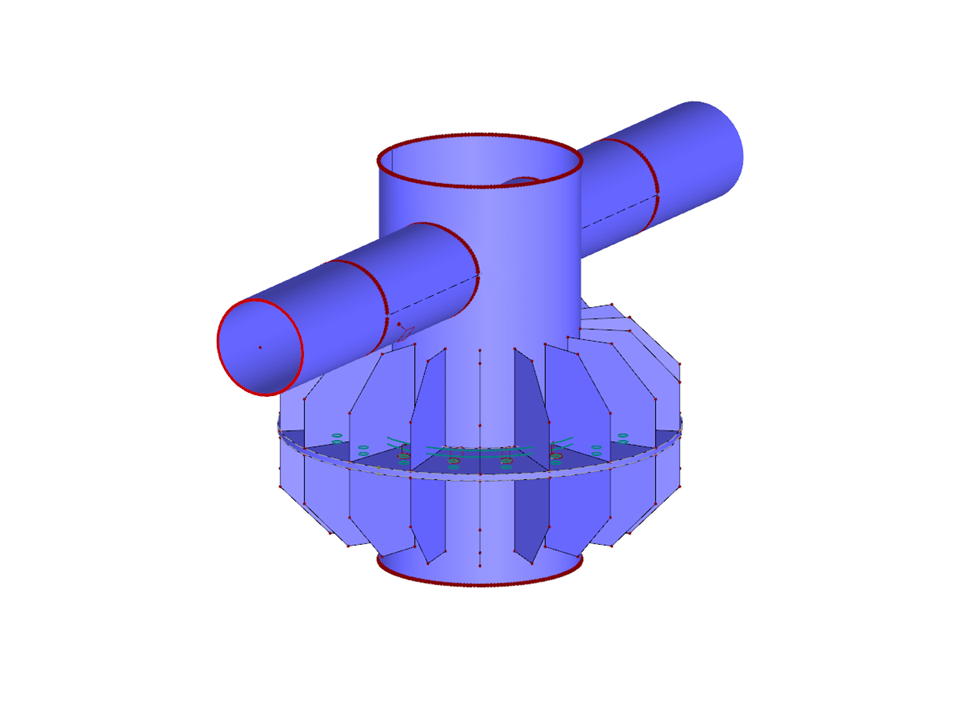

Přípoj pro sloup s kruhovým průřezem ve tvaru T
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 351 |
| Počet linií | 270 |
| Počet prutů | 21 |
| Počet ploch | 106 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 1,776 t |
| Rozměry (metrické) | 2,193 x 2,600 x 1,716 m |
| Rozměry (imperiální) | 7.19 x 8.53 x 5.63 feet |
| Verze programu | 5.18.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
