Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs nebo *.rf6). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.
Model byl vytvořen technickou skupinou Dlubal Latam.

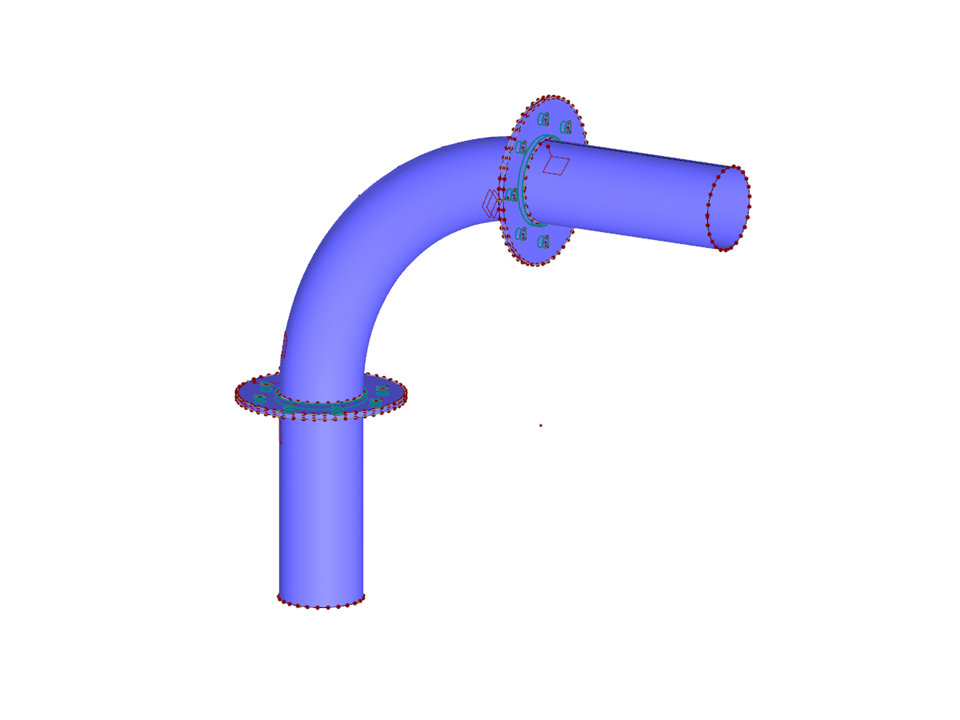

Přírubový a kolenový spoj
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 81 |
Počet linií | 81 |
Počet prutů | 16 |
Počet ploch | 59 |
Počet těles | 2 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 2 |
Počet kombinací výsledků | 2 |
Celková hmotnost | 0,884 t |
Rozměry | 2,625 x 2,600 x 0,800 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
