Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.
Model byl vytvořen technickou skupinou Dlubal Latam.

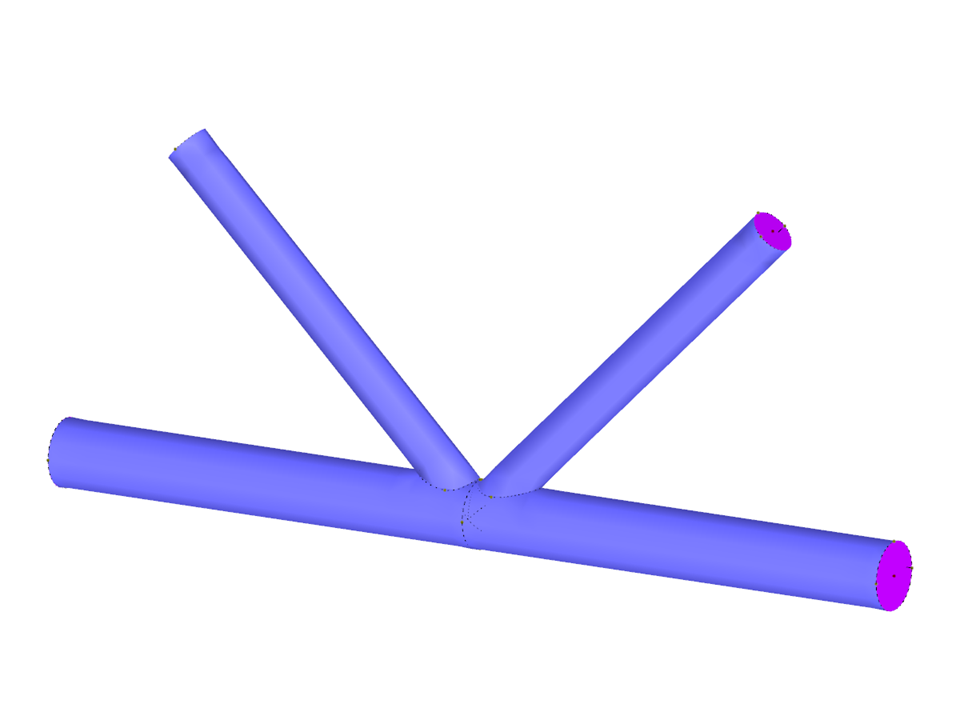

Spojení trubkových profilů
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 31 |
Počet linií | 19 |
Počet prutů | 4 |
Počet ploch | 18 |
Celková hmotnost | 0,024 t |
Rozměry (metrické) | 1,116 x 0,191 x 0,521 m |
Rozměry (imperiální) | 3.66 x 0.63 x 1.71 feet |
Verze programu | 5.26.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
