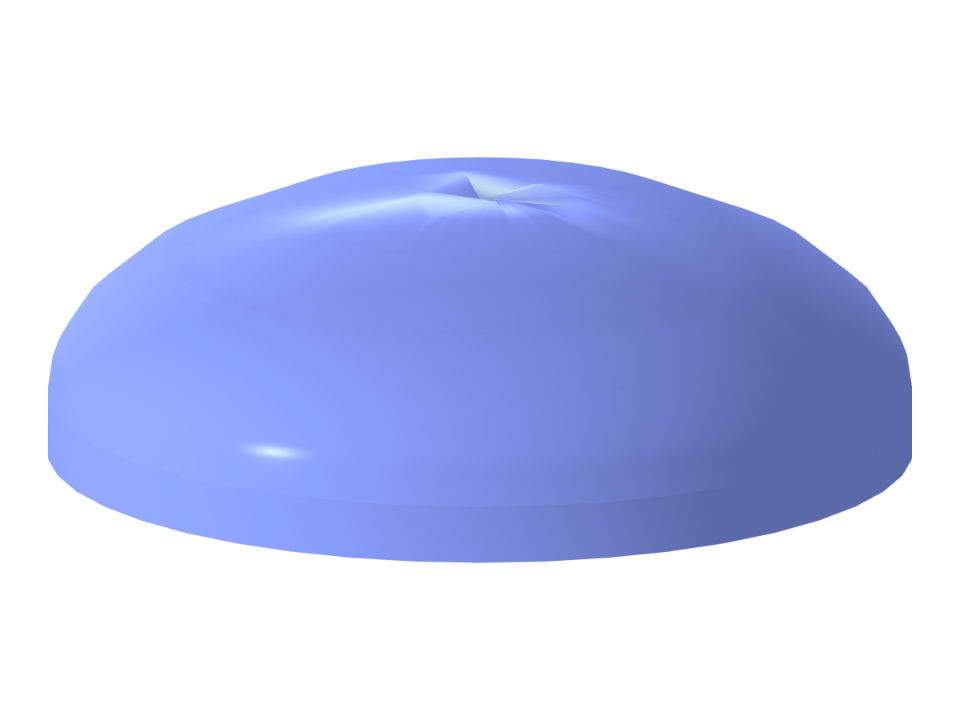

Ocelová eliptická hlavice tlakové nádoby.
HPV005-a | Hlava eliptické tlakové nádoby
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 3 |
Počet linií | 4 |
Počet prutů | 0 |
Počet ploch | 2 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 8,488 t |
Rozměry | 2,900 x 0,900 x 2,900 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
