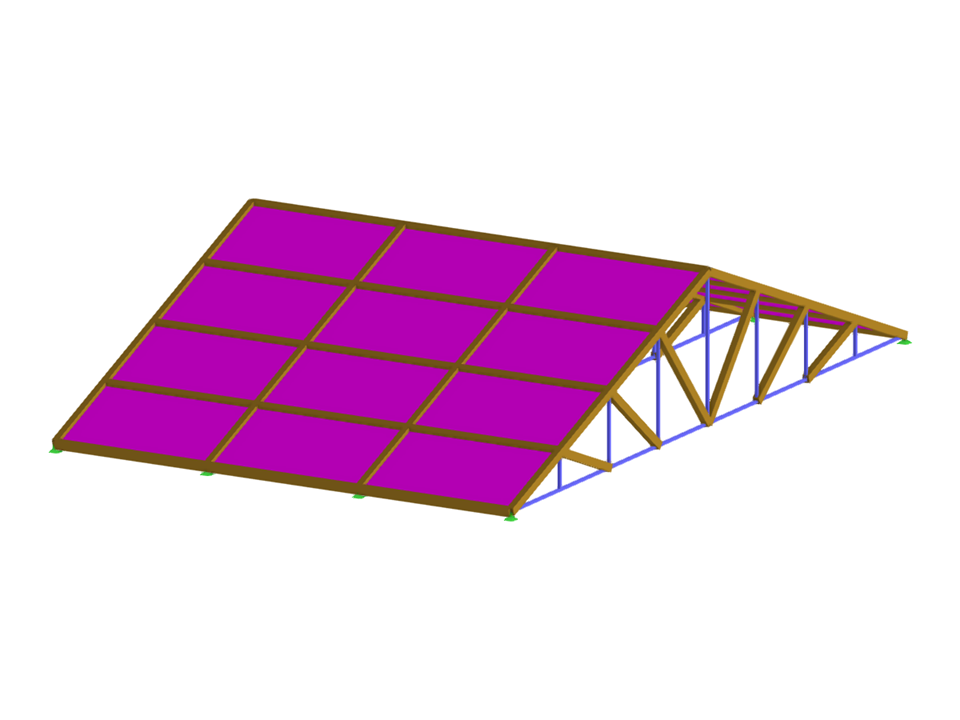

Rámová konstrukce zastřešení z oceli a ze dřeva
Počet uzlů | 64 |
Počet linií | 143 |
Počet prutů | 143 |
Počet ploch | 2 |
Počet těles | 0 |
Počet zatěžovacích stavů | 3 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 5 |
Celková hmotnost | 4,686 t |
Rozměry | 18,000 x 3,600 x 12,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
