GB - distorzní boulení - plošný model
Počet uzlů | 42 |
Počet linií | 59 |
Počet prutů | 40 |
Počet ploch | 6 |
Počet těles | 0 |
Počet zatěžovacích stavů | 7 |
Počet kombinací zatížení | 10 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 45,546 t |
Rozměry | 12,000 x 3,088 x 12,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.

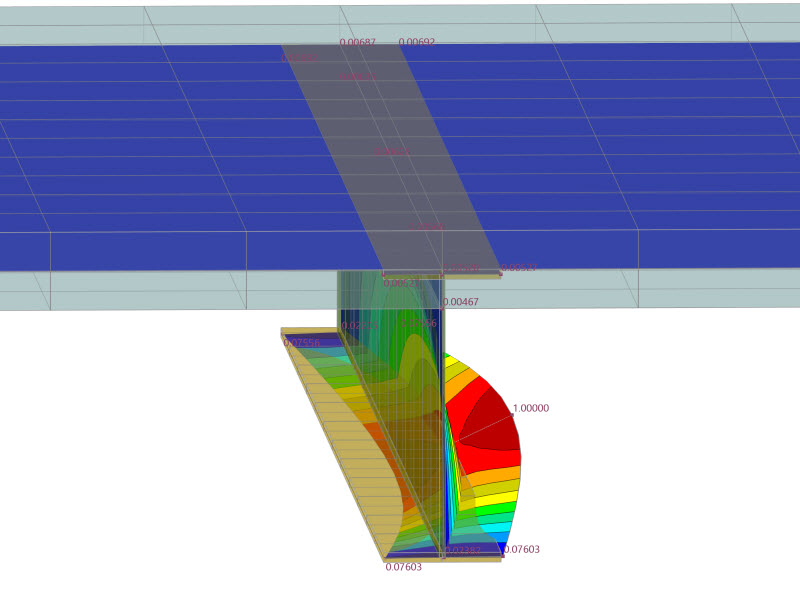

Pokud na horní pásnici leží betonová deska, funguje jako příčná podpora (spřažená konstrukce) a zabraňuje problémům se stabilitou při klopení. Pokud je ohybový moment záporný, je dolní pásnice namáhána v tlaku a horní pásnice v tahu. Pokud není příčné podepření dostatečné z důvodu tuhosti stojiny, je v tomto případě úhel mezi dolní pásnicí a linií řezu stojiny proměnný, takže vznikne možnost distorzního boulení dolního pásnice.
