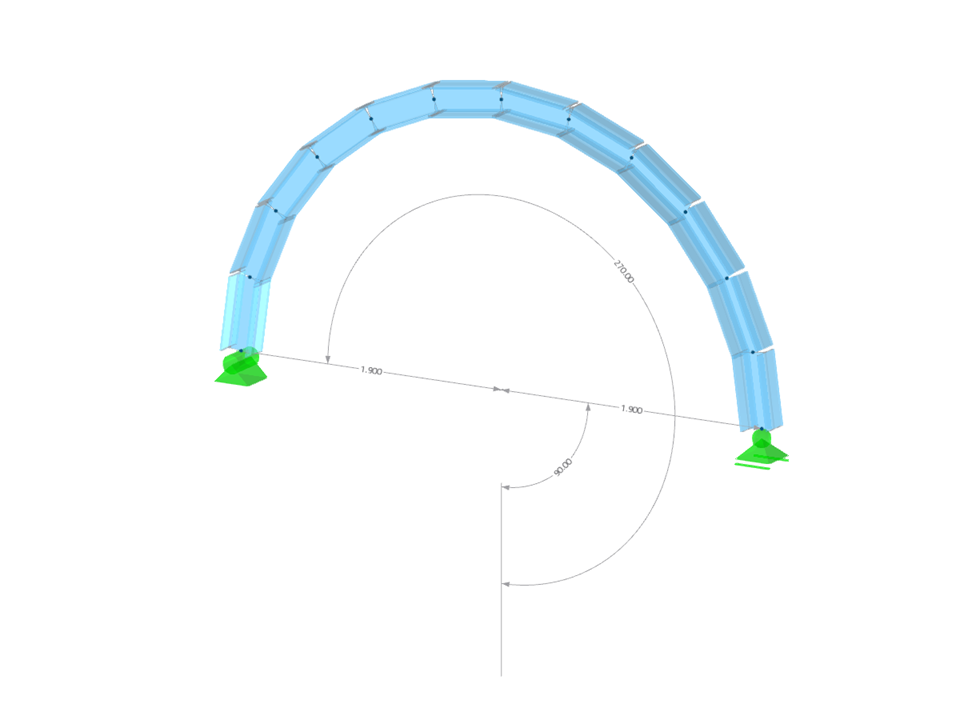

Zakřivený nosník
| Počet uzlů | 14 |
| Počet linií | 12 |
| Počet prutů | 12 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,365 t |
| Rozměry | 3,800 x 1,900 x 0,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
V záložce 'Návrhové podpory a průhyb' v dialogu 'Upravit prut' lze pruty jednoznačně segmentovat pomocí optimalizovaného zadávacího dialogu. V závislosti na podporách se automaticky použijí mezní deformace pro konzolové nebo prosté nosníky.
Zadáním návrhové podpory v příslušném směru na začátku prutu, na jeho konci a na vnitřních uzlech program automaticky rozpozná segmenty a délky segmentů, ke kterým se vztahuje dovolená deformace. Pomocí definovaných návrhových podpor také automaticky rozpozná, zda se jedná o nosník nebo konzolu. Ruční přiřazení jako v předchozích verzích (RFEM 5) již tak není nutné.
Pomocí možnosti 'Uživatelsky zadané délky' lze upravit referenční délky v tabulce. Standardně se použije vždy příslušná délka segmentu. Pokud se ale referenční délka odchyluje od délky segmentu (např. u zakřivených prutů), pak zde lze upravit.
V programu RFEM je pro USA a Kanadu k dispozici OSB desky. Materiálové parametry jsou převzaty z manuálu "Posouzení panelu".
Pomocí funkce "Ztužení v buňkách" můžete pomocí několika kliknutí vytvořit diagonální ztužení. Diese Funktion finden Sie unter Extras --> Modell generieren - Stäbe --> Verband in Zellen.
V programech RFEM a RSTAB lze pro simulaci větru vizualizovat hodnoty pole proudění, jako je tlak, rychlost, kinetická energie turbulence a míra disipace turbulence.
Ořezávací roviny jsou zarovnány s příslušným směrem větru.
