Parametrický blok ocelového nosníku s otvory a zatíženími.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

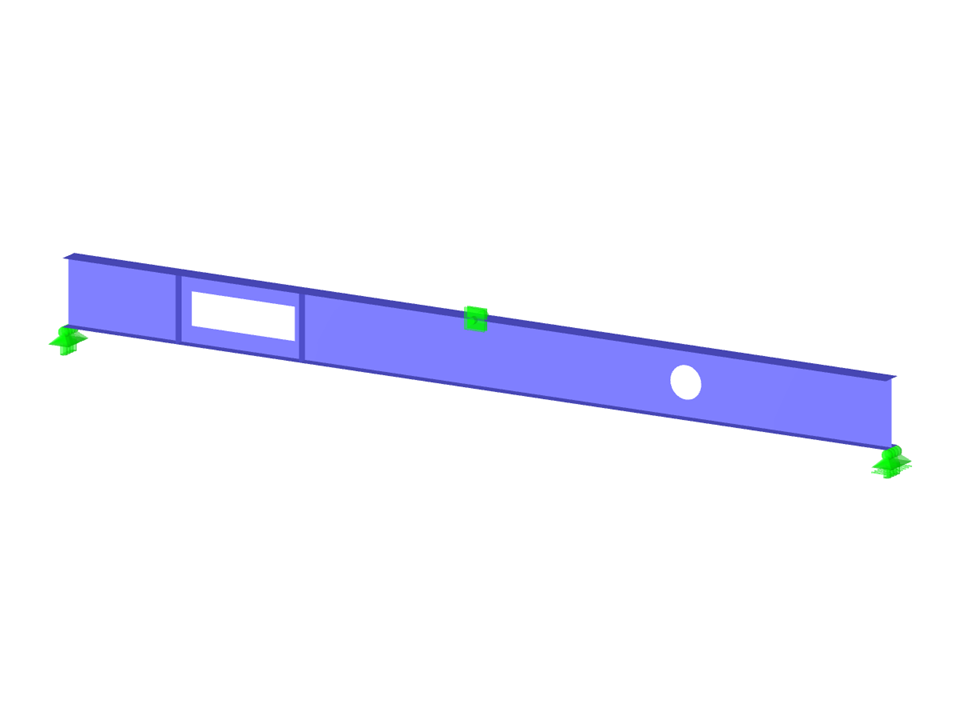

Kovový nosník s otvory
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 37 |
| Počet linií | 40 |
| Počet ploch | 11 |
| Počet zatěžovacích stavů | 3 |
| Celková hmotnost | 0,587 t |
| Rozměry | 8,000 x 0,311 x 0,711 m |
| Verze programu | 5.27.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
