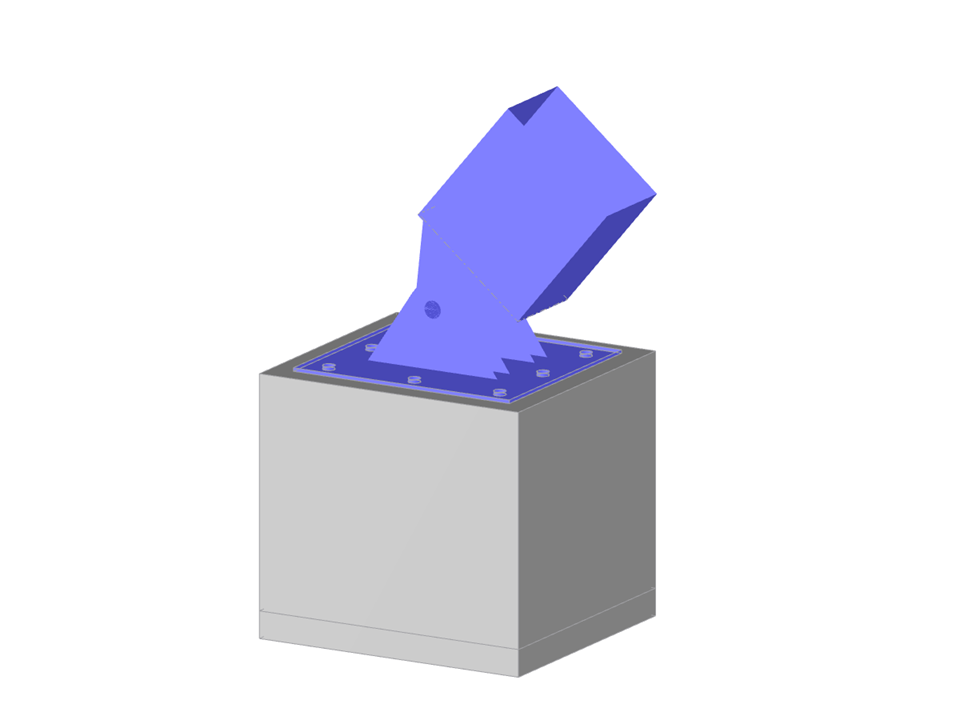

Parametrizace geometrie kloubového uložení dutého ocelového sloupu obdélníkového průřezu ukotveného v základovém bloku pomocí 4 kotevních šroubů.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Kovová kloubová podpora sloupu
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 156 |
Počet linií | 114 |
Počet prutů | 10 |
Počet ploch | 59 |
Počet těles | 3 |
Počet zatěžovacích stavů | 2 |
Celková hmotnost | 3,812 t |
Rozměry | 1,408 x 1,100 x 2,247 m |
Verze programu | 5.27.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
