Parametrizace geometrie sloupu obdélníkového průřezu se dvěma konzolami I-profilu včetně zatížení.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

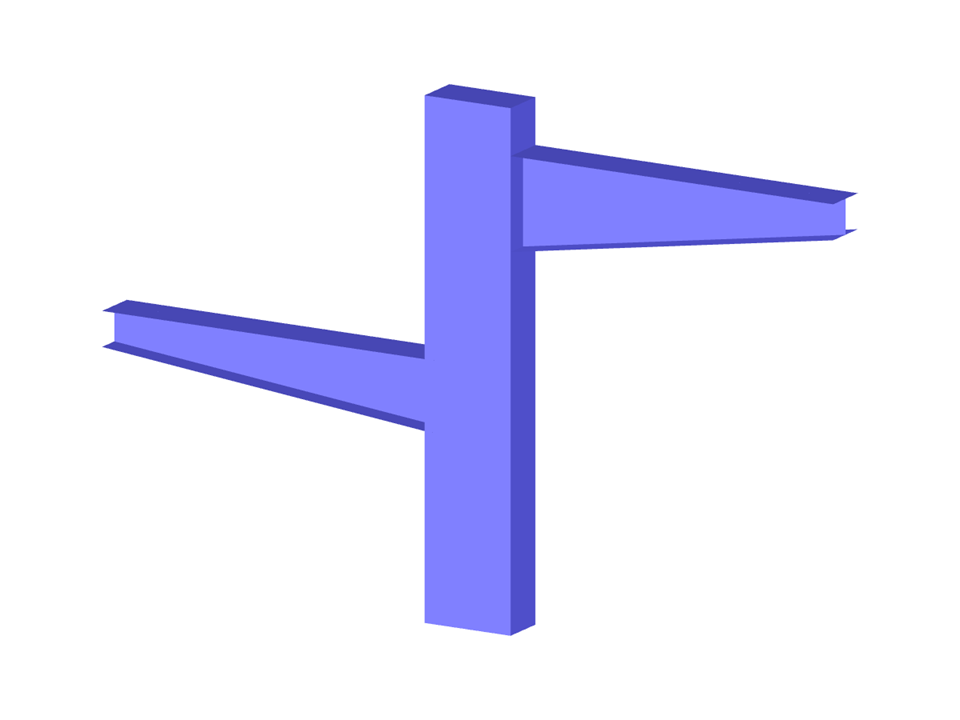

Sloup s konzolami
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 41 |
| Počet linií | 66 |
| Počet ploch | 31 |
| Počet zatěžovacích stavů | 3 |
| Celková hmotnost | 1,564 t |
| Rozměry | 3,400 x 0,200 x 2,200 m |
| Verze programu | 5.24.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
