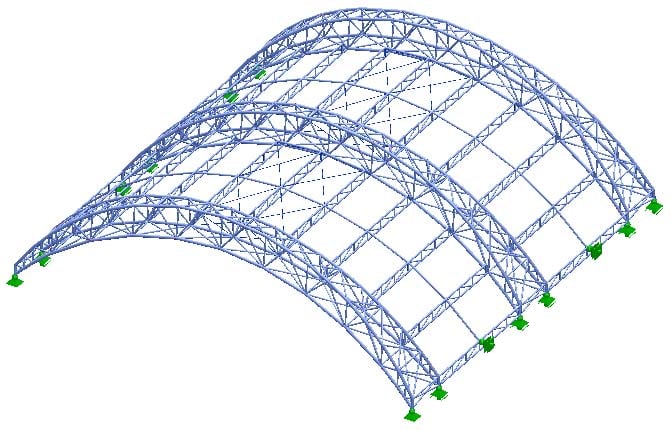

Zastřešení dvora pomocí obloukové ocelové zasklené konstrukce
Projekční kancelář Klestil měla na starosti architektonický návrh a statický výpočet zastřešení.
Obrázek představuje pouze část celého zastřešení.
