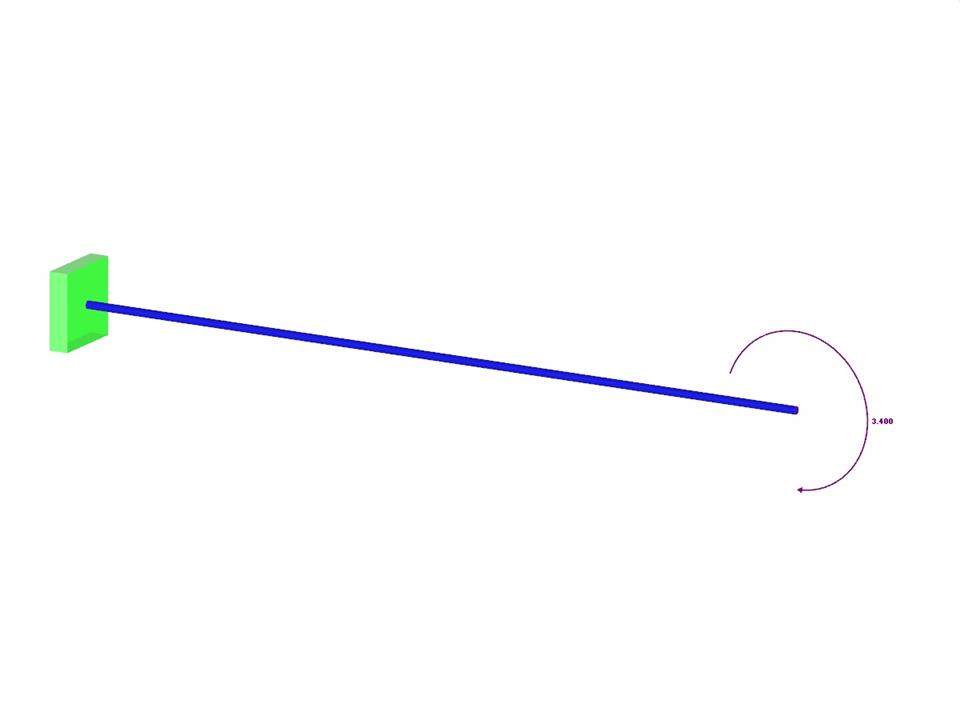

Ein Kragarm wird an seinem freien Ende durch einen Moment belastet. Ermitteln Sie mithilfe der Theorie I. und III. Ordnung die maximalen Durchbiegungen am freien Ende, ohne dabei das Eigengewicht des Trägers zu berücksichtigen.
5 Sterne | 0 | |
4 Sterne | 0 | |
3 Sterne | 0 | |
2 Sterne | 0 | |
1 Stern | 0 |
Verifikationsbeispiel 000052 | 3
Anzahl Knoten | 2 |
Anzahl Linien | 1 |
Anzahl Stäbe | 1 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 1 |
Anzahl Lastkombinationen | 0 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 0,015 t |
Abmessungen | 4,000 x 0,000 x 0,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
