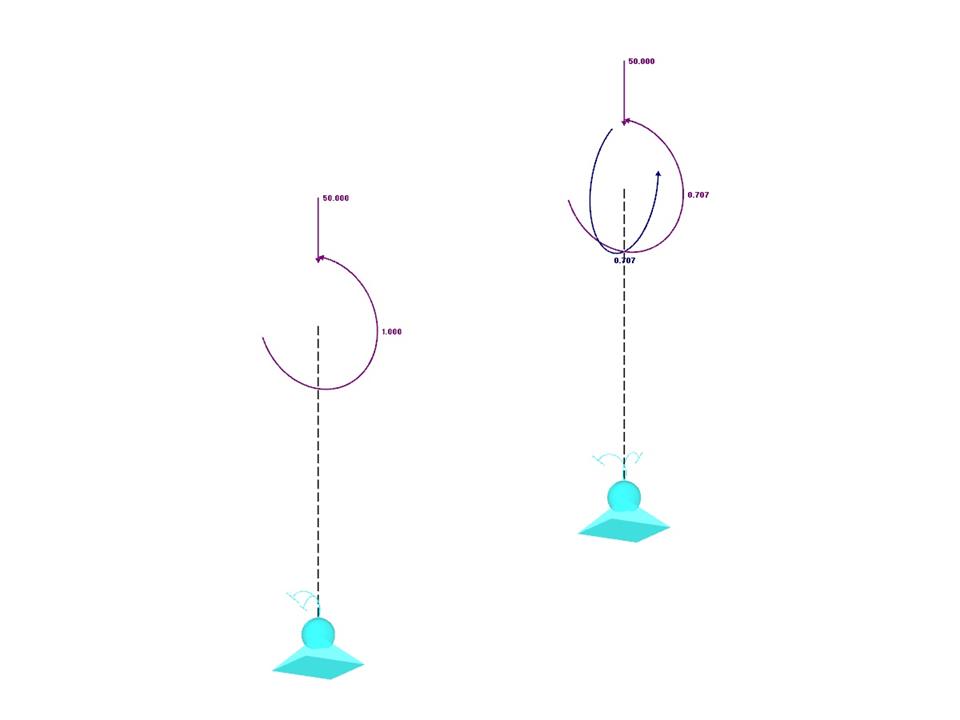

Es soll ein starres Gerüstrohr berücksichtigt werden, das unten mit einem Gerüst-Knotenlager befestigt und sowohl durch ein Moment als auch durch eine Kraft belastet wird.
Verifikationsbeispiel 000055 | 2
| Anzahl Knoten | 4 |
| Anzahl Linien | 2 |
| Anzahl Stäbe | 2 |
| Anzahl Lastfälle | 1 |
| Abmessungen | 0,500 x 2,500 x 1,250 m |
| Programmversion | 5.04.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
,_LC1__LI.jpg)
Knowledge Base
Knowledge Base
,_LC1__LI.jpg?mw=350&hash=10f4d92032be009df178e107dfc0650d5439ec64)
,_LC1__LI.jpg?mw=350&hash=8ece94eb5b88a9e7c0a6b4120e0b9a06e401c93f)
,_LC1__LI.jpg?mw=350&hash=499b1891e0908e6d04616a487ab1aa3e225653cc)
,_LC1__LI.jpg?mw=350&hash=8e6e97239500bada9fc8d75479c20be8fee93bbe)
,_LC2__LI.jpg?mw=350&hash=138674cc5d71e2675a1d98bc67a5df4496ca6978)
Mit Hilfe der Stabendgelenknichtlinearität "Gerüst N | phiy,phiz" lässt sich ein gesteckter Gerüstrohrstoß simulieren.
Auch kaltgeformte Stahlstäbe können nach AISI S100-16/CSA S136-16 in RFEM 6 bemessen werden. Die Bemessung erfolgt über die Auswahl von "AISC 360" oder "CSA S16" als Norm im Add-On Stahlbemessung. Anschließend wird für die Bemessung der kaltgeformten Profile automatisch "AISI S100" bzw. "CSA S136" ausgewählt.
RFEM verwendet die Direct Strength Method (DSM), um die elastische Knicklast des Stabes zu berechnen. Dieses Verfahren bietet zwei Arten von Lösungen, numerisch (Finite Strip Method) und analytisch (Spezifikation). Bei den Querschnitten können die FSM-Signaturkurve und die Knickfiguren eingesehen werden.
Die Stabendgelenk-Nichtlinearität „Gerüst – N / phiy phiz“ und „Gerüstdiagramm“ erlaubt die mechanische Simulation eines gesteckten Rohrstoßes mit innerem Rohrstummel zwischen zwei Stabelementen.
Das Ersatzmodell überträgt abhängig von dem Druckzustand am Stabende das Biegemoment über das überdrückte Außenrohr und nach Formschluss zusätzlich über den inneren Rohrstummel.
Der Modale Relevanzfaktor (MRF) kann Ihnen dabei helfen, zu beurteilen, inwieweit Elemente an einer Eigenform beteiligt sind. Die Berechnung basiert auf der relativen elastischen Verformungsenergie jedes einzelnen Bauteils.
Mit dem MRF kann zwischen lokalen und globalen Eigenformen unterschieden werden. Wenn mehrere Stäbe einen signifikanten MRF (z. B. > 20 %) aufweisen, ist eine Instabilität der gesamten Konstruktion oder einer Teilkonstruktion sehr wahrscheinlich. Liegt hingegen die Summe aller MRFs für eine Eigenform bei etwa 100 %, ist mit einem lokalen Stabilitätsproblem (z. B. Knicken eines einzelnen Stabes) zu rechnen.
Darüber hinaus können mit dem MRF kritische Verzweigungslasten und äquivalente Knicklängen bestimmter Bauteile ermittelt werden (z. B. für die Stabilitätsbemessung). Eigenformen, für die ein bestimmter Stab kleine MRF-Werte aufweist (z. B. < 20 %), können in diesem Zusammenhang vernachlässigt werden.
Der MRF wird in den Ergebnisstabelle unter Stabilitätsanalyse --> Ergebnisse stabweise --> Knicklängen und Verzweigungslasten eigenformweise ausgegeben.
