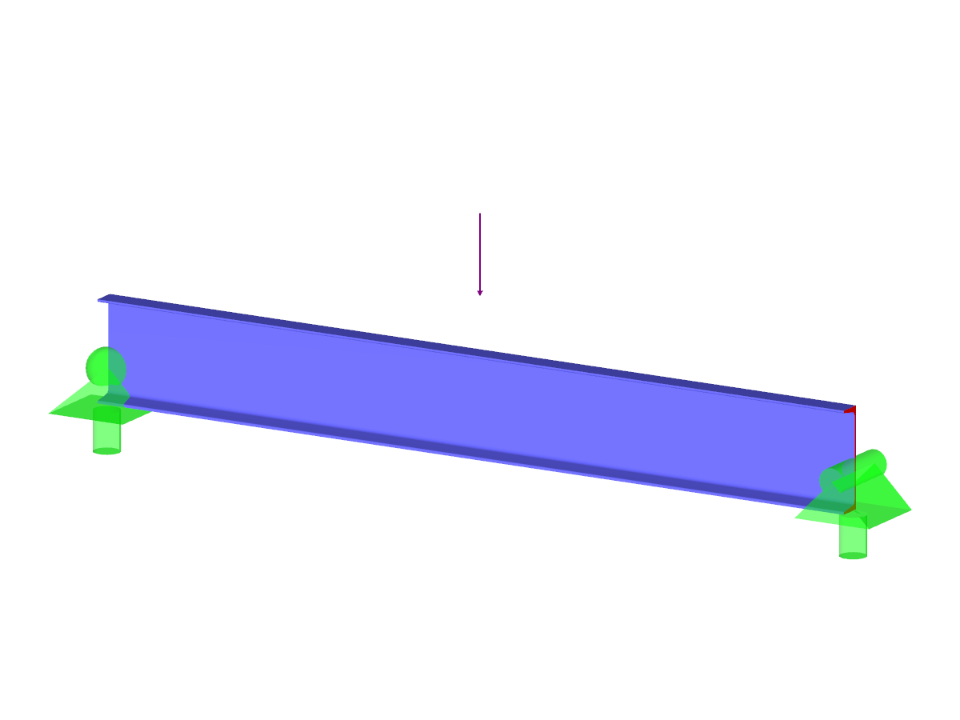

Ein Träger vom Typ ASTM A992 W 24 × 62 mit Endscherkräften von Eigen- und Nutzlast i.H.v. 48.000 und 145.000 kips ist in Bild 1 dargestellt. Der vorhandene Schubwiderstand des ausgewählten Trägers wird gemäß LRFD und ASD überprüft.
Verifikationsbeispiel 001005 | 3
Anzahl Knoten | 2 |
Anzahl Linien | 1 |
Anzahl Stäbe | 1 |
Anzahl Lastfälle | 2 |
Anzahl Lastkombinationen | 2 |
Gesamtgewicht | 0,154 t |
Abmessungen (metrisch) | 3,703 x 0,655 x 0,655 m |
Abmessungen (imperial) | 12.15 x 2.15 x 2.15 feet |
Programmversion | 5.16.00 |
