Im September 2015 wurde in der Nähe von Köln der Naturerlebnispark Panarbora eröffnet. Ein Highlight des Parks ist der 40 Meter hohe 12-eckige Aussichtsturm aus Brettschichtholz, der den Besuchern einen atemberaubenden Blick über das Bergische Land eröffnet.
An den Turm schließt ein 540 m langer hölzerner Baumwipfelpfad an. Für die statische Berechnung und die Brandschutznachweise war der Dlubal-Kunde Harrer Ingenieure aus Karlsruhe verantwortlich.
Tragwerksplanung, Brandschutznachweise
Harrer Ingenieure GmbH, Karlsruhe
www.harrer-ing.net

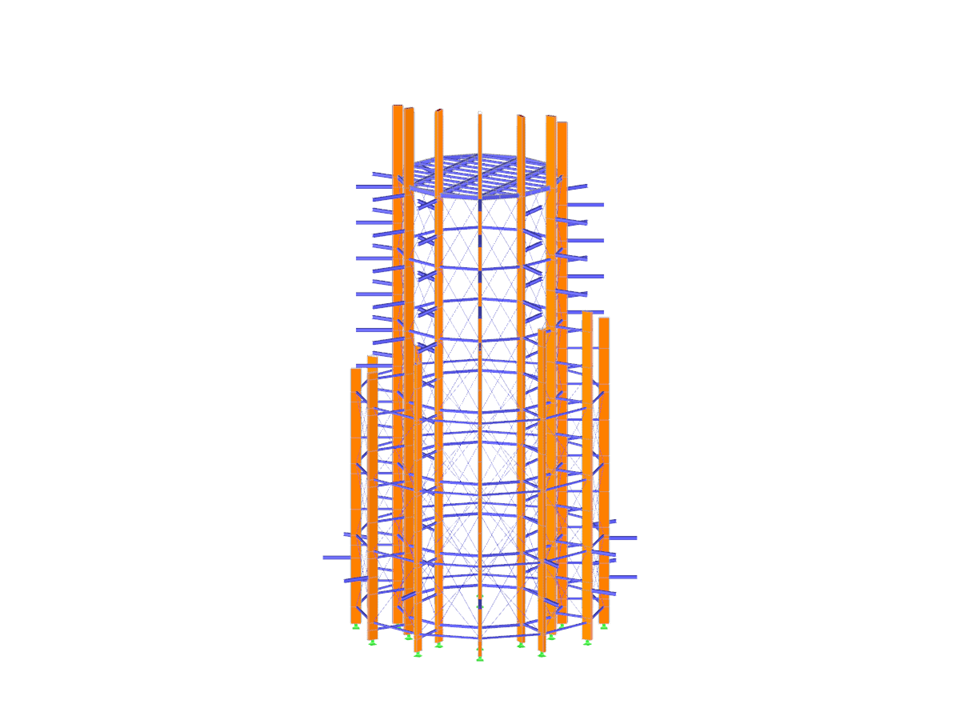

3D-Modell (© Harrer Ingenieure)
Aussichtsturm aus Brettschichtholz
Anzahl Knoten | 808 |
Anzahl Linien | 1265 |
Anzahl Stäbe | 1261 |
Anzahl Lastfälle | 9 |
Anzahl Lastkombinationen | 7 |
Anzahl Ergebniskombinationen | 1 |
Gesamtgewicht | 80.943 t |
Abmessungen | 23.320 x 23.320 x 40.948 m |
Programmversion | 5.05.00 |
