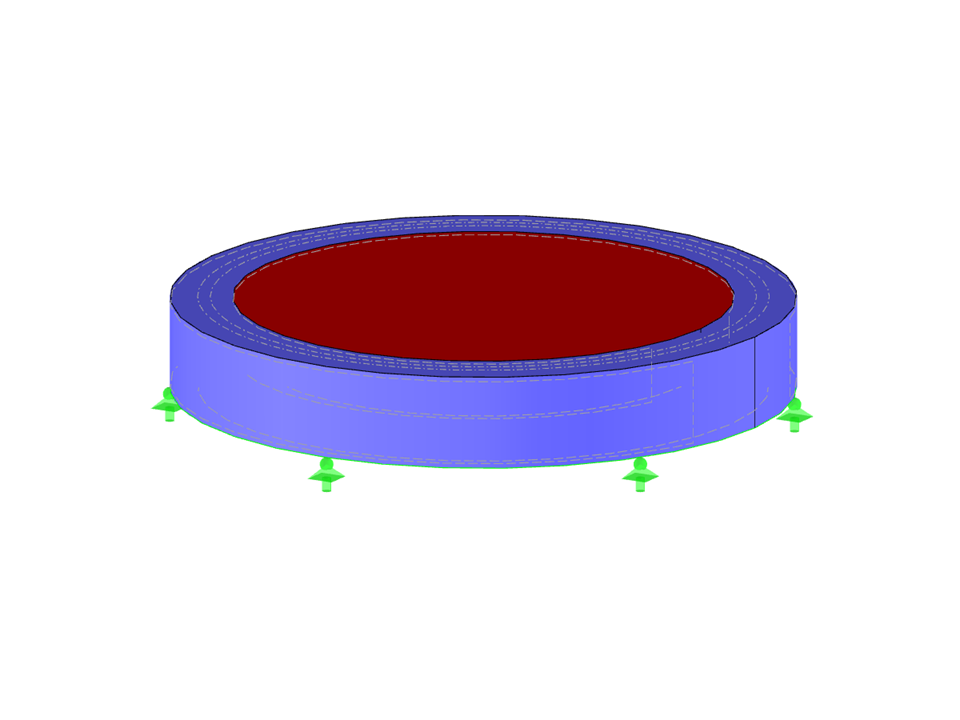

Zylindrischer Körper
Anzahl Knoten | 12 |
Anzahl Linien | 6 |
Anzahl Flächen | 7 |
Anzahl Volumenkörper | 3 |
Anzahl Lastfälle | 1 |
Gesamtgewicht | 0.004 t |
Abmessungen | 0.365 x 0.364 x 0.195 m |
Programmversion | 5.23.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.
Die Bemessung von biegesteifen Stirnplattenverbindungen gestaltet sich besonders für vierreihige Anschlussgeometrien und mehrachsige Biegebeanspruchungen komplex, da es an offiziellen Bemessungsverfahren mangelt.
Für den Nachweis der Tragfähigkeit einer Kehlnaht gibt die EN 1993-1-8 dem Anwender unter 4.5.3.3 ein vereinfachtes Verfahren in die Hand. Hiernach ist der Nachweis erbracht, wenn der Bemessungswert der einwirkenden Kraftresultierenden auf die Kehlnahtfläche kleiner als der Bemessungswert der Tragfähigkeit der Schweißnaht ist. Möchte man nun die Schweißnaht für ein Flächenmodell dimensionieren, wird man aus der Natur der FEM-Berechnungen mit einer Vielzahl von Ergebnissen konfrontiert. Im Folgenden soll daher aufgezeigt werden, wie man die Kraftkomponenten aus dem Modell bestimmen kann.
Die Bemessung kaltgewalzter Stahlerzeugnisse ist in EN 1993-1-3 geregelt. Typische Formen kaltgeformter Querschnitte sind U-, C-, Z-, Hut- oder Sigma-Profile. Sie werden aus dünnwandigem Blech durch Rollprofilier- oder Kantverfahren erzeugt. Beim Nachweis für die Grenzzustände der Tragfähigkeit ist auch sicherzustellen, dass örtliche Lasteinleitungen nicht zu einem Zusammendrücken, Stegkrüppeln oder örtlichem Beulen im Steg der Profile führen. Diese Effekte können sowohl durch örtliche Lasteinleitungen durch den Flansch in den Steg als auch durch Auflagerkräfte an den gelagerten Punkten hervorgerufen werden. Abschnitt 6.1.7 der EN 1993-1-3 regelt im Detail, wie die Beanspruchbarkeit des Steges Rw,Rd unter örtlicher Lasteinleitung zu ermitteln ist.
In der Tragfähigkeitskonfiguration für die Stahlanschlussbemessung haben Sie die Möglichkeit, die plastische Grenzdehnung für Schweißnähte zu modifizieren.
Mit Hilfe der Komponente "Fußplatte" können Sie Fußplattenanschlüsse mit einbetonierten Ankern bemessen. Bei der Bemessung wird neben den Platten und Schweißnähten auch die Verankerung und die Stahl-Beton-Interaktion analysiert.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
- Die Bemessung von fünf Arten von Erdbebenkraftresistenzsystemen (Seismic Force-Resisting Systems - SFRS) umfasst den Special Moment Frame (SMF), den Intermediate Moment Frame (IMF), den Ordinary Moment Frame (OMF), den Ordinary Concentrically Braced Frame (OCBF) und den Special Concentrically Braced Frame (SCBF)
- Duktilitätsnachweis der Breiten-Dicken-Verhältnisse für Stege und Flansche
- Berechnung der erforderlichen Festigkeit und Steifigkeit für Stabilitätsverbände von Trägern
- Berechnung des maximalen Abstands für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Festigkeit an Gelenkstellen für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Stützenfestigkeit mit der Option, alle Biegemomente, Schub und Torsion für den Grenzzustand der Überfestigkeit zu vernachlässigen
- Nachweis der Schlankheitsgrade von Stützen und Verbänden
