RFEM – Online-Handbuch Flächen
Anhand dieses Modells wurde die getrennte Anzeige der Lasten demonstriert.

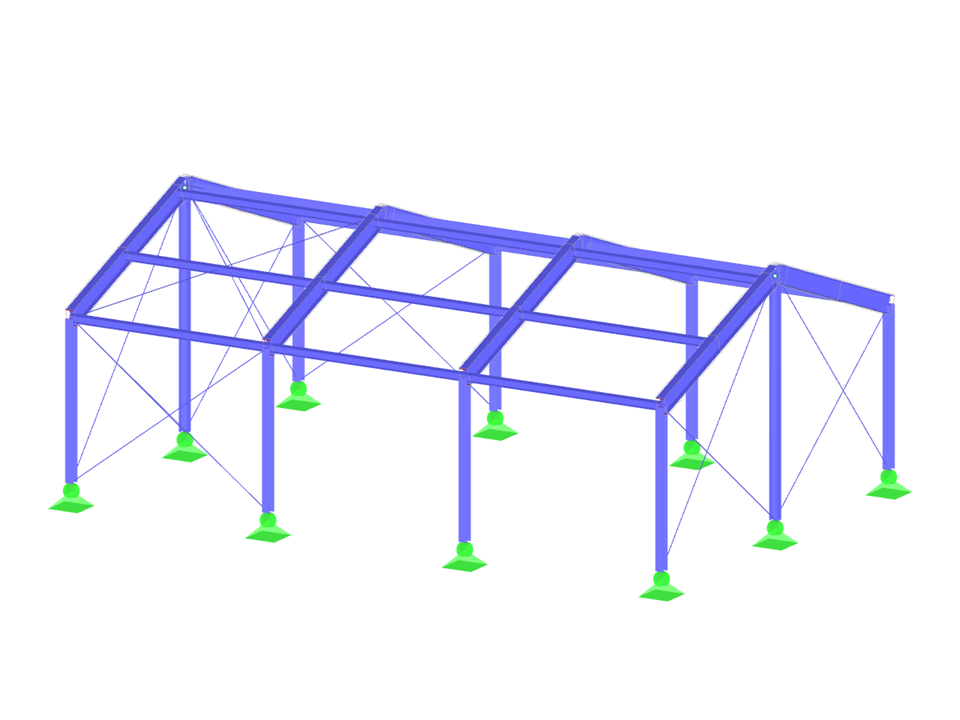

Stahlhalle
| Anzahl Knoten | 38 |
| Anzahl Linien | 68 |
| Anzahl Stäbe | 68 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 3.958 t |
| Abmessungen (metrisch) | 12.000 x 4.500 x 8.000 m |
| Abmessungen (imperial) | 39.37 x 14.76 x 26.25 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
