RFEM – Online-Handbuch Flächen
Anhand dieses Modells wurde die Definition der Mindestlängsbewehrung für Stahlbetonstützen in RF-/BETON Stützen erläutert.

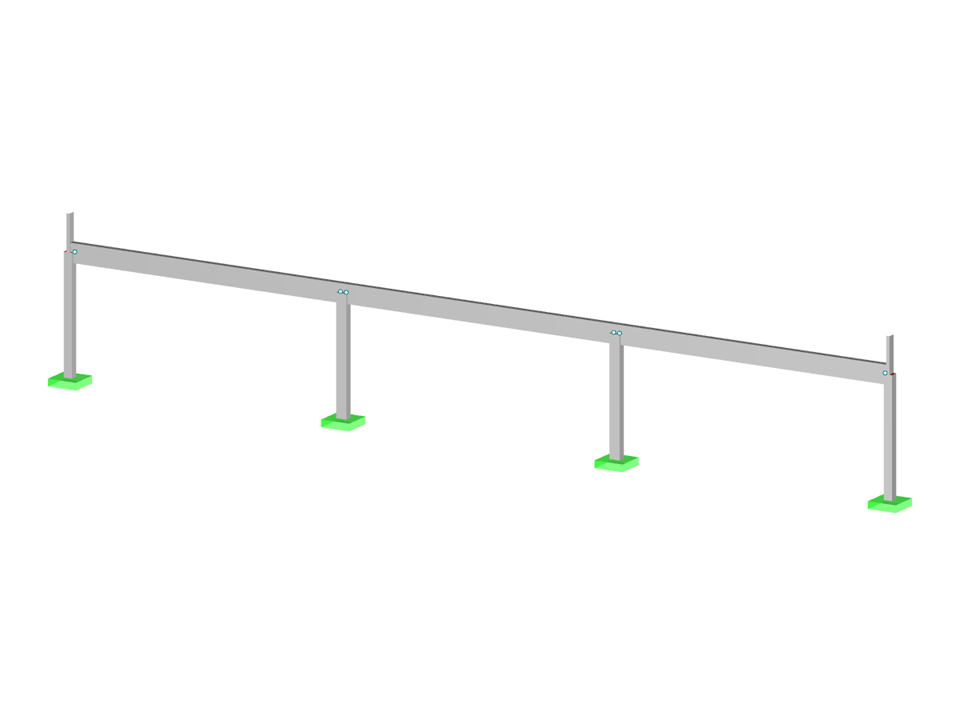

Randstützen
| Anzahl Knoten | 12 |
| Anzahl Linien | 11 |
| Anzahl Stäbe | 11 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 4 |
| Gesamtgewicht | 37.920 t |
| Abmessungen | 45.000 x 8.100 x 0.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Veranstaltung
Veranstaltung
Produkt-Feature
Veranstaltung
Veranstaltung
![Stützweiten anhand Bild 5.2 aus [1]](/de/webimage/039540/3493371/01_Abmessungen_DE.png?mw=512&hash=58b2bdc31c41aaa1922dee58cf4edd3750292f7b)
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Im Add-On Betonbemessung haben Sie die Möglichkeit, den vereinfachten Brandschutznachweises nach EN 1992-1-2 für Stützen (Kapitel 5.3.2) und Balken (Kapitel 5.6) zu führen.
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
Mit dem Add-On Betonbemessung können Sie für Stäbe und Flächen den Ermüdungsnachweis nach EN 1992-1-1, Kapitel 6.8 führen.
Für den Ermüdungsnachweis sind in den Bemessungskonfigurationen zwei Verfahren bzw. Nachweisstufen optional wählbar:
- Nachweisstufe 1: Vereinfachter Nachweis nach 6.8.6 und 6.8.7(2): Der vereinfachte Nachweis wird für die häufige Einwirkungskombination gemäß EN 1992-1-1, Kapitel 6.8.6 (2), und EN 1990, Gl. (6.15b), mit den im Gebrauchszustand relevanten Verkehrslasten geführt. Für den Bewehrungsstahl wird eine maximale Spannungsschwingbreite nach 6.8.6 nachwegwiesen. Die Betondruckspannung wird über die zulässige Ober- und Unterspannung nach 6.8.7(2) nachgewiesen.
- Nachweisstufe 2: Nachweis der schädigungsäquivalenten Spannung nach 6.8.5 und 6.8.7(1) (vereinfachter Betriebsfestigkeitsnachweis): Der Nachweis über schadensäquivalente Schwingbreiten wird für die Ermüdungskombination gemäß EN 1992-1-1, Kapitel 6.8.3, Gl. (6.69), mit der speziell definierten zyklischen Einwirkung Qfat geführt.
Im Add-On Betonbemessung steht Ihnen die Erdbebenbemessung für Stahlbetonstäbe gemäß EC 8 zur Verfügung. Dies umfasst u. a. folgende Funktionalitäten:
- Erdbebenbemessungskonfigurationen
- Unterscheidung der Duktilitätsklassen DCL, DCM, DCH
- Möglichkeit der Übernahme des Verhaltensbeiwertes aus der dynamischen Analyse
- Prüfen des Grenzwertes für den Verhaltensbeiwert
- Kapazitätsnachweise 'Strong column – weak beam'
- Konstruktionsregeln für den Nachweis der Krümmungsduktilität
- Konstruktionsregeln für örtliche Duktilität
Hauptprogramm
Die neue Generation der 3D-FEM-Software dient der statischen Berechnung von Stäben, Flächen und Volumen.
Add-On
Das Add-On Betonbemessung ermöglicht verschiedene Nachweise nach internationalen Normen. Es lassen sich Stäbe, Flächen und Stützen bemessen sowie Durchstanz- und Verformungsnachweise führen.
Add-On
Mit dem Add-On Analyse von Bauzuständen (CSA) kann in RFEM der Bauablauf von Strukturen (Stab-, Flächen- und Volumentragwerke) berücksichtigt werden.
Add-On
Das Add-On Geotechnische Analyse ermittelt in RFEM anhand der Kennwerte aus Bodenproben den zu analysierenden Bodenkörper. Die genaue Erfassung der Baugrundverhältnisse beeinflusst die Qualität der statischen Analyse von Bauwerken maßgeblich.
Add-On
Mit dem Add-On Modalanalyse können Eigenwerte, Eigenfrequenzen und Eigenperioden für Stab-, Flächen- und Volumenmodelle berechnet werden.
Add-On
Im Add-On ist eine umfangreiche Bibliothek von Akzelerogrammen aus Erdbebengebieten enthalten, die zur Generierung von Antwortspektren genutzt werden können.
Add-On
Mit Hilfe des Add-Ons Pushover-Analyse haben Sie somit die Möglichkeit, die Auswirkungen eines Erdbebens auf Ihr spezielles Gebäude zu analysieren und damit zu beurteilen, ob das Gebäude dem Erdbeben standhält.
Add-On
Das Add-On Gebäudemodell für RFEM ermöglicht die Definition und Manipulation eines Gebäudes mittels Geschossen. Dabei können die Geschosse im Nachhinein vielseitig angepasst werden. Die Informationen über Geschosse und Gesamtmodell (Schwerpunkt) werden tabellarisch und grafisch ausgegeben.
Add-On
Das RFEM-Add-On Mauerwerksbemessung ermöglicht Ihnen die Bemessung von Mauerwerk mittels Finite-Elemente-Methode. Es wurde im Rahmen des Forschungsprojektes DDMaS (Digitizing the design of masonry structures) entwickelt. Das Materialmodell bildet hierbei das nichtlineare Verhalten der Ziegel-Mörtelkombination in Form einer Makromodellierung ab.
Add-On
Das Add-On Nichtlineares Materialverhalten ermöglicht die Berücksichtigung von Materialnichtlinearitäten in RFEM (z.B. isotrop plastisch, orthotrop plastisch, isotrope Beschädigung).
Add-On
Mit dem Add-On Strukturstabilität werden Stabilitätsuntersuchungen durchgeführt. Es ermittelt kritische Lastfaktoren und die dazugehörigen Stabilitätsfiguren.
Add-On
Das Add-On Wölbkrafttorsion (7 Freiheitsgrade) ermöglicht die Berücksichtigung der Querschnittsverwölbung als zusätzlichen Freiheitsgrad.
Add-On
Das Add-On Spannungs-Dehnungs-Berechnung führt einen allgemeinen Spannungsnachweis, indem vorhandene Spannungen berechnet und mit den Grenzspannungen verglichen werden.
Add-On
Das Add-On Stahlbemessung führt die Nachweise im Grenzzustand der Tragfähigkeit und Gebrauchstauglichkeit von Stäben aus Stahl nach verschiedenen Normen.
