Modell verwendet in

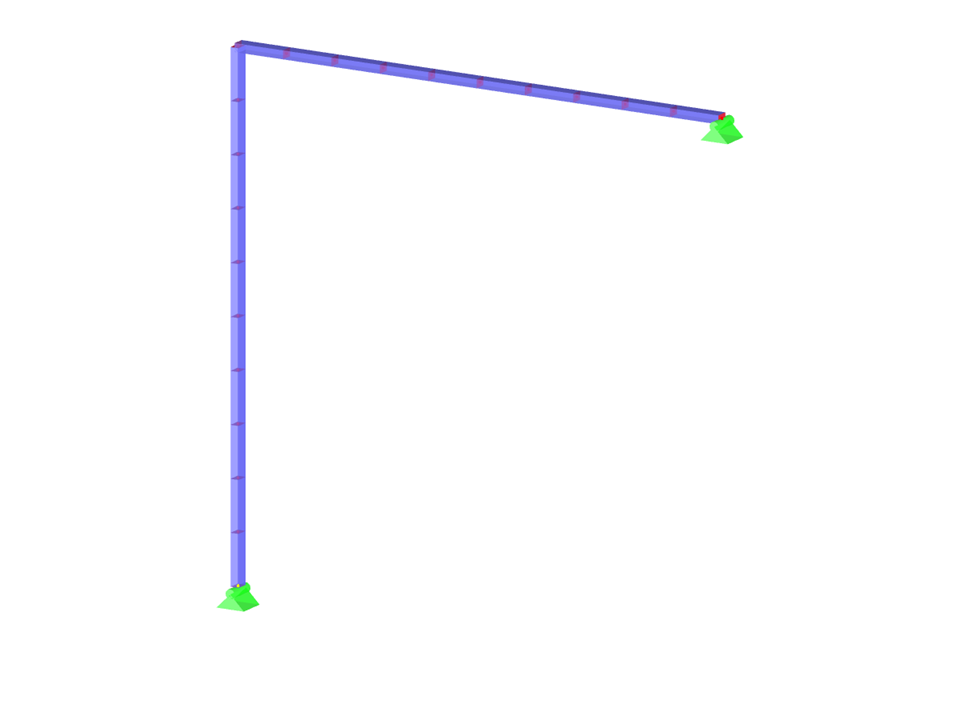

Verifikationsbeispiel NAFEMS NL07 | 1
Anzahl Knoten | 21 |
Anzahl Linien | 20 |
Anzahl Stäbe | 20 |
Anzahl Lastfälle | 1 |
Gesamtgewicht | 0,000 t |
Abmessungen | 1,268 x 0,068 x 1,268 m |
Programmversion | 5.26.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
