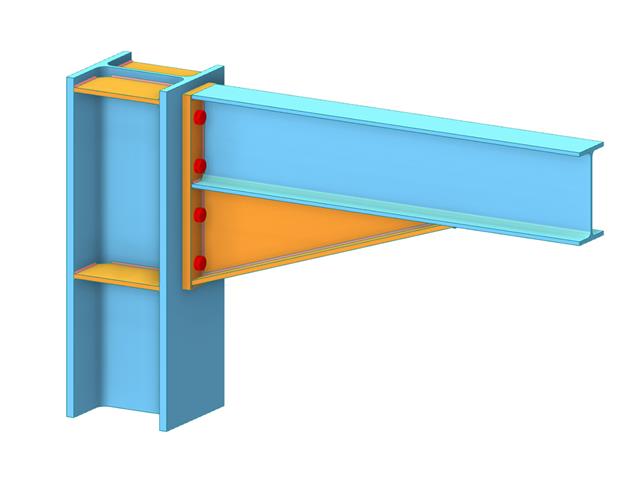

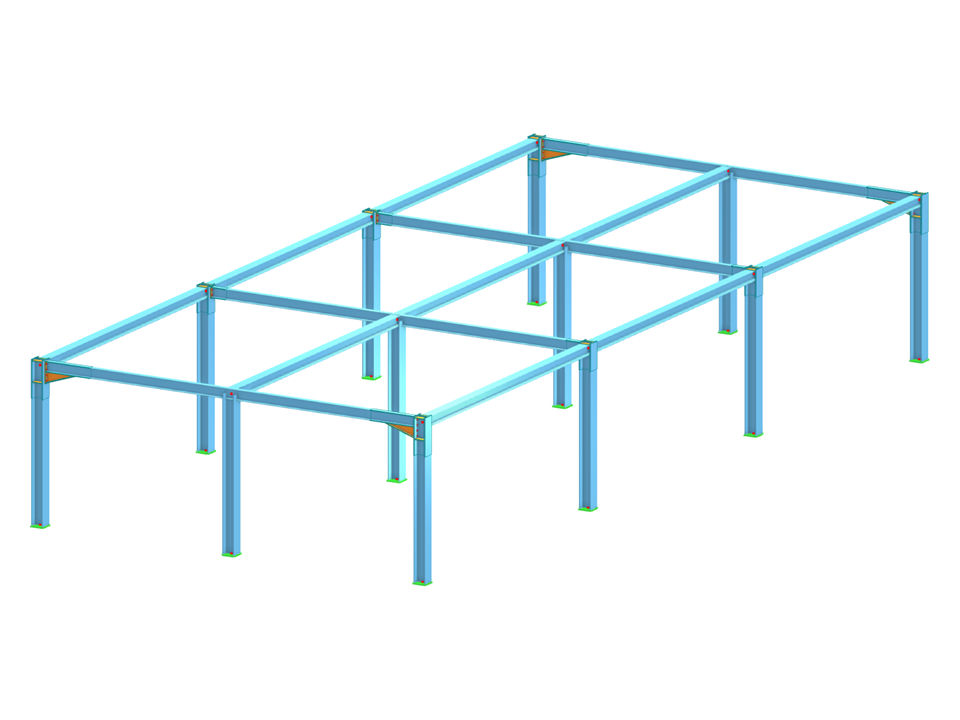

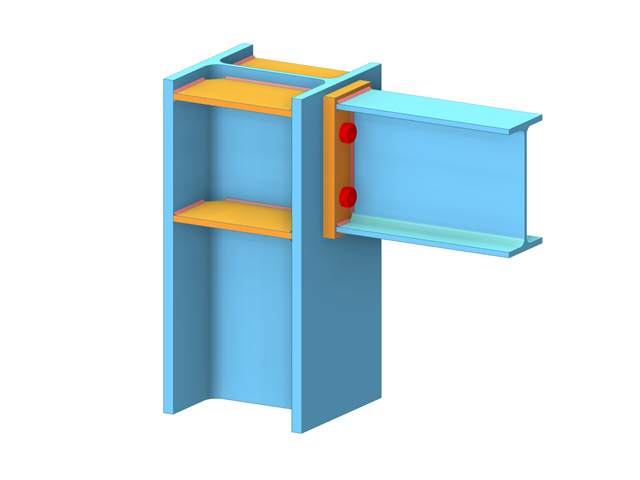

Rahmentragwerk mit den unter Verwendung des Add-Ons Stahlanschlüsse modellierten Verbindungen. Die Verbindungen können auf Knicken untersucht werden. Die Konstruktion sowie die Verbindung können bei einer Stabilitätsanalyse mit dem Add-On Strukturstabilität für RFEM 6 verwendet werden.
Stahlverbindungen bei Rahmentragwerk
Anzahl Knoten | 24 |
Anzahl Linien | 29 |
Anzahl Stäbe | 29 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 2 |
Anzahl Lastkombinationen | 3 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 5,992 t |
Abmessungen | 8,000 x 3,000 x 18,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Für die Komponenten des Anschlusses können Sie prüfen, ob Stabilitätsversagen relevant ist. Dafür ist das Add-On Strukturstabilität für RFEM 6 erforderlich.
Dabei berechnen Sie für das Anschlussmodell den Verzweigungslastfaktor für alle untersuchten Lastkombinationen und die gewählte Anzahl an Eigenformen. Den kleinsten Verzweigungslastfaktor vergleichen Sie mit dem Grenzwert 15 aus der Norm EN 1993-1-1, Abschnitt 5. Zudem können Sie eine benutzerdefinierte Anpassung des Grenzwertes durchführen. Das Programm stellt Ihnen als Ergebnis der Stabilitätsanalyse die zugehörigen Eigenformen grafisch dar.
Für die Stabilitätsuntersuchung nutzt RFEM ein angepasstes Flächenmodell, um die lokalen Beulfiguren gezielt zu erkennen. Auch das Modell der Stabilitätsanalyse können Sie inklusive der Ergebnisse als eigene Modelldatei abspeichern und verwenden.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
- Die Bemessung von fünf Arten von Erdbebenkraftresistenzsystemen (Seismic Force-Resisting Systems - SFRS) umfasst den Special Moment Frame (SMF), den Intermediate Moment Frame (IMF), den Ordinary Moment Frame (OMF), den Ordinary Concentrically Braced Frame (OCBF) und den Special Concentrically Braced Frame (SCBF)
- Duktilitätsnachweis der Breiten-Dicken-Verhältnisse für Stege und Flansche
- Berechnung der erforderlichen Festigkeit und Steifigkeit für Stabilitätsverbände von Trägern
- Berechnung des maximalen Abstands für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Festigkeit an Gelenkstellen für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Stützenfestigkeit mit der Option, alle Biegemomente, Schub und Torsion für den Grenzzustand der Überfestigkeit zu vernachlässigen
- Nachweis der Schlankheitsgrade von Stützen und Verbänden
Das Ergebnis der Erdbebenbemessung ist in zwei Abschnitte gegliedert: Stabanforderungen und Verbindungsanforderungen.
Zu den "Erdbebenanforderungen" gehören die erforderliche Biegefestigkeit und der erforderliche Schubwiderstand der Träger-Stützen-Verbindung für biegesteife Rahmen. Sie sind im Register 'Momentenrahmenverbindung stabweise' aufgelistet. Bei ausgesteiften Rahmen werden die erforderliche Verbindungszugfestigkeit und die erforderliche Verbindungsdruckfestigkeit des Verbands im Register 'Verbandsanschluss stabweise' aufgeführt.
Das Programm stellt Ihnen die geführten Nachweise tabellarisch zur Verfügung. In den Nachweisdetails werden die Formeln und Verweise zur Norm übersichtlich dargestellt.
