RFEM – Online-Handbuch Flächen
Beispielmodell für die Modellierung von 1D, 2D sowie 3D Elementen in einer Struktur.

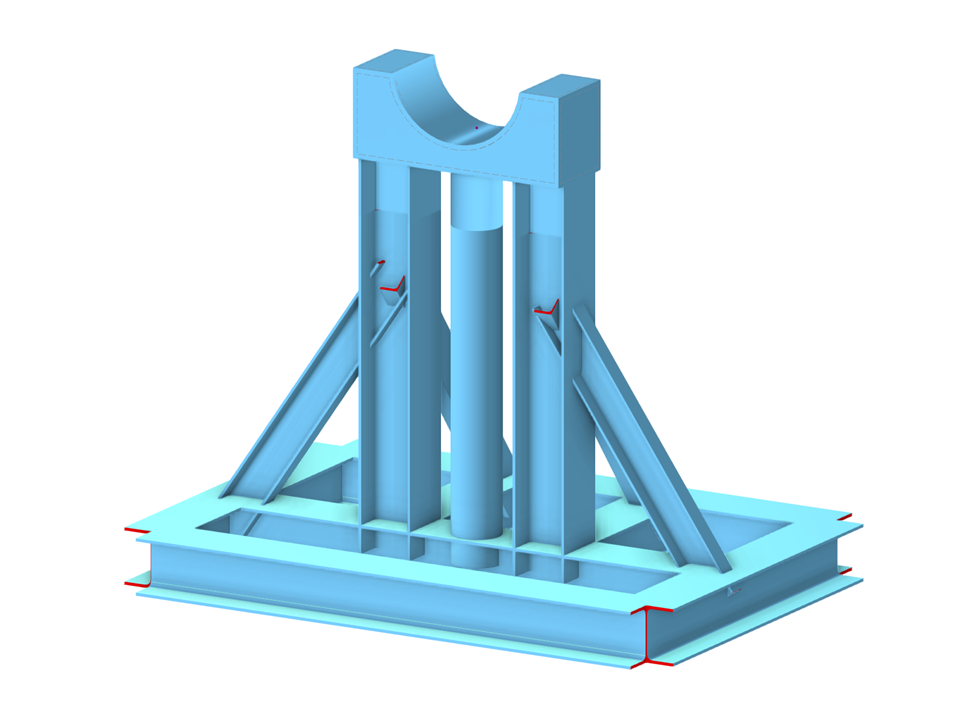

Rohrauflager
| Anzahl Knoten | 58 |
| Anzahl Linien | 78 |
| Anzahl Stäbe | 23 |
| Anzahl Flächen | 21 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 3 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,934 t |
| Abmessungen | 1,830 x 1,620 x 1,220 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
