RFEM – Online-Handbuch Flächen

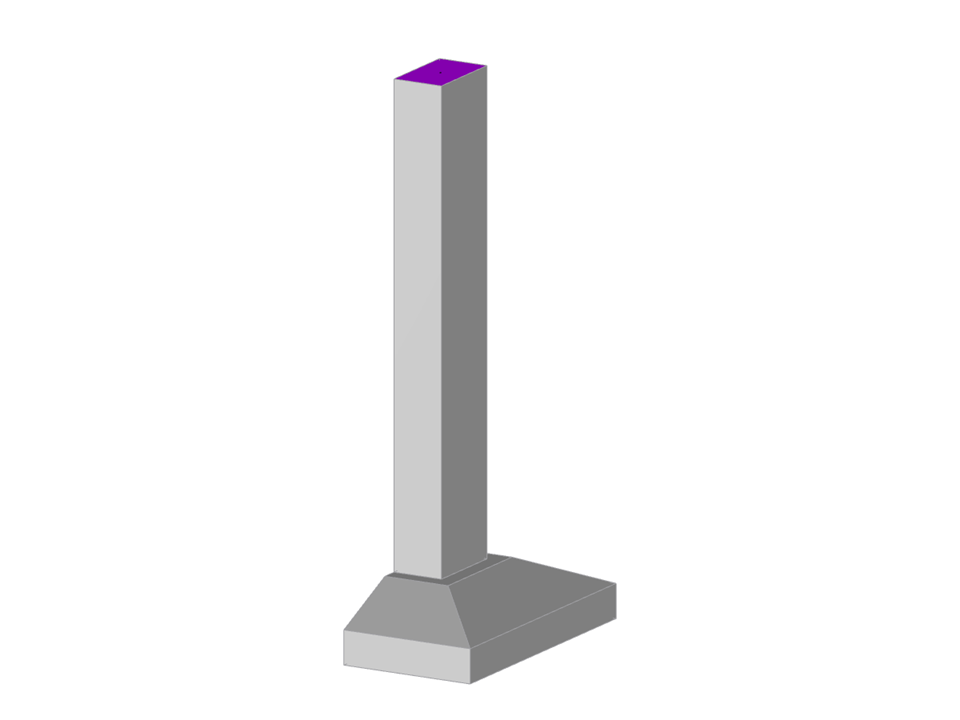

Mittleres Fundament aus Beton, Parametrisierung der Abmessungen und Bewehrung nach ACI318-14.
Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.
Mittleres Fundament
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 23 |
| Anzahl Linien | 33 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 17 |
| Anzahl Volumenkörper | 3 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 2,560 t |
| Abmessungen | 0,800 x 1,600 x 3,200 m |
| Programmversion | 5.20.02 |
