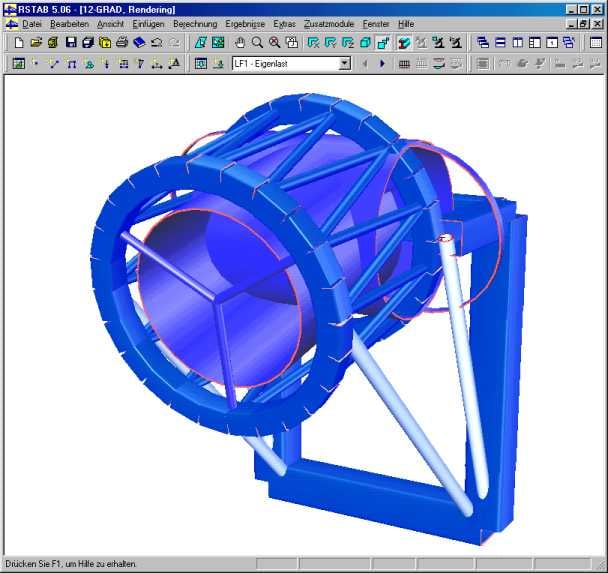

Lastaufnahmemittel für kranfreie Montage
Länge: 00:01:30 min
Knowledge Base
Länge: 00:00:33 min
Knowledge Base
Länge: 00:00:22 min
Länge: 00:01:33 min
Länge: 00:00:29 min
Knowledge Base
Länge: 00:02:31 min
Dlubal_KohlA_Rev1.png?mw=350&hash=f8d2ccd6ebb5a4c58d1c98f433e9f5171a41f581)
Sowohl die Ermittlung von Eigenschwingungen als auch das Antwortspektrenverfahren werden stets an einem linearen System durchgeführt. Sind Nichtlinearitäten im System vorhanden, werden diese linearisiert und somit nicht berücksichtigt. Dies können z.B. Zugstäbe, nichtlineare Auflager oder nichtlineare Gelenke sein. In diesem Beitrag soll gezeigt werden, wie diese in einer dynamischen Analyse behandelt werden können.
Ändert sich nachträglich die Geometrie einer Fläche, bei der vorhandene Begrenzungslinien zum Teil entfernt werden müssen, braucht die Fläche nicht neu definiert zu werden.
Die elastischen Verformungen eines Bauteils infolge einer Last basieren auf dem hookeschen Gesetz, das eine lineare Spannungs-Dehnungs-Beziehung beschreibt. Sie sind reversibel: Nach der Entlastung kehrt das Bauteil wieder in seine ursprüngliche Form zurück. Plastische Verformungen hingegen führen zu irreversiblen Formänderungen. Die plastischen Dehnungen sind in der Regel erheblich größer als die elastischen Verformungen. Bei plastischen Beanspruchungen duktiler Materialien wie Stahl treten Fließeffekte auf, bei denen der Verformungszuwachs mit einer Verfestigung einhergeht. Sie führen damit zu bleibenden Formänderungen - und im Extremfall zur Zerstörung des Bauteils.
Für den Nachweis der Tragfähigkeit einer Kehlnaht gibt die EN 1993-1-8 dem Anwender unter 4.5.3.3 ein vereinfachtes Verfahren in die Hand. Hiernach ist der Nachweis erbracht, wenn der Bemessungswert der einwirkenden Kraftresultierenden auf die Kehlnahtfläche kleiner als der Bemessungswert der Tragfähigkeit der Schweißnaht ist. Möchte man nun die Schweißnaht für ein Flächenmodell dimensionieren, wird man aus der Natur der FEM-Berechnungen mit einer Vielzahl von Ergebnissen konfrontiert. Im Folgenden soll daher aufgezeigt werden, wie man die Kraftkomponenten aus dem Modell bestimmen kann.
Auch kaltgeformte Stahlstäbe können nach AISI S100-16/CSA S136-16 in RFEM 6 bemessen werden. Die Bemessung erfolgt über die Auswahl von "AISC 360" oder "CSA S16" als Norm im Add-On Stahlbemessung. Anschließend wird für die Bemessung der kaltgeformten Profile automatisch "AISI S100" bzw. "CSA S136" ausgewählt.
RFEM verwendet die Direct Strength Method (DSM), um die elastische Knicklast des Stabes zu berechnen. Dieses Verfahren bietet zwei Arten von Lösungen, numerisch (Finite Strip Method) und analytisch (Spezifikation). Bei den Querschnitten können die FSM-Signaturkurve und die Knickfiguren eingesehen werden.
In DUENQ 8 kann der wirksame Querschnitt nach EN 1993-1-5, Abschnitt 4.5 längs ausgesteifter Blechfelder berechnet werden.
Dabei wird die kritische Beulspannung gemäß EN 1993-1-5, Anhang A.1 für Beulfelder mit mindestens drei Längssteifen bzw. gemäß EN 1993-1-5, Anhang A.2 für Beulfelder mit einer oder zwei Steifen in der Druckzone berechnet. Des Weiteren wird der Nachweis der Drillknicksicherheit der Steifen geführt.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
- Die Bemessung von fünf Arten von Erdbebenkraftresistenzsystemen (Seismic Force-Resisting Systems - SFRS) umfasst den Special Moment Frame (SMF), den Intermediate Moment Frame (IMF), den Ordinary Moment Frame (OMF), den Ordinary Concentrically Braced Frame (OCBF) und den Special Concentrically Braced Frame (SCBF)
- Duktilitätsnachweis der Breiten-Dicken-Verhältnisse für Stege und Flansche
- Berechnung der erforderlichen Festigkeit und Steifigkeit für Stabilitätsverbände von Trägern
- Berechnung des maximalen Abstands für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Festigkeit an Gelenkstellen für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Stützenfestigkeit mit der Option, alle Biegemomente, Schub und Torsion für den Grenzzustand der Überfestigkeit zu vernachlässigen
- Nachweis der Schlankheitsgrade von Stützen und Verbänden
Mein Ziel ist es, eine Kreislochplatte ausgerichtet zu vernetzen. Ist eine solche Vernetzung in RFEM möglich?
Ist es möglich, benutzerdefinierte Werte beim Anzeigen der Volumenspannungsergebnisse festzulegen?
Wie kann man in RFEM einen verdrillten Träger erzeugen?
Wie kann man bei einer Verbindung zweier Flächen mit einem Kontaktvolumen zusätzlich Schweißnähte modellieren?
Ich möchte eine Bolzenverbindung, welche ausschließlich Druckspannungen aus der Lagerung aufnehmen kann, mittels Flächenfreigaben modellieren. Leider gelingt mir das nicht, da mein Modell immer instabil wird. Gibt es ein Modell als Vorlage?
Wie kann ich in DUENQ die Schubspannungen an Nullelementen sehen?
