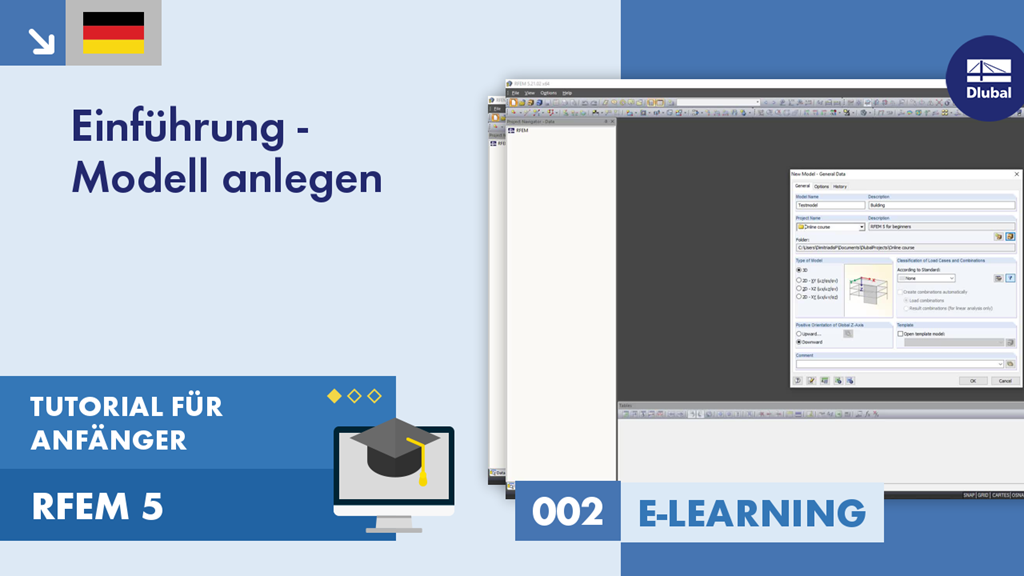

In diesem Video zeigen wir dir, wie du ein neues Modell in RFEM 5 anlegen kannst. Dabei bekommst du einen Einblick in die Modell-Basisangaben sowie dem Projektmanager.
Mit den Basisangaben eines Modells werden neben dem Modellnamen und der Projektzugehörigkeit auch Parameter wie der Modelltyp und die Orientierung der globalen Z-Achse festgelegt.
Der Projektmanager hilft, die Modelle aller Dlubal-Anwendungen zu organisieren.
