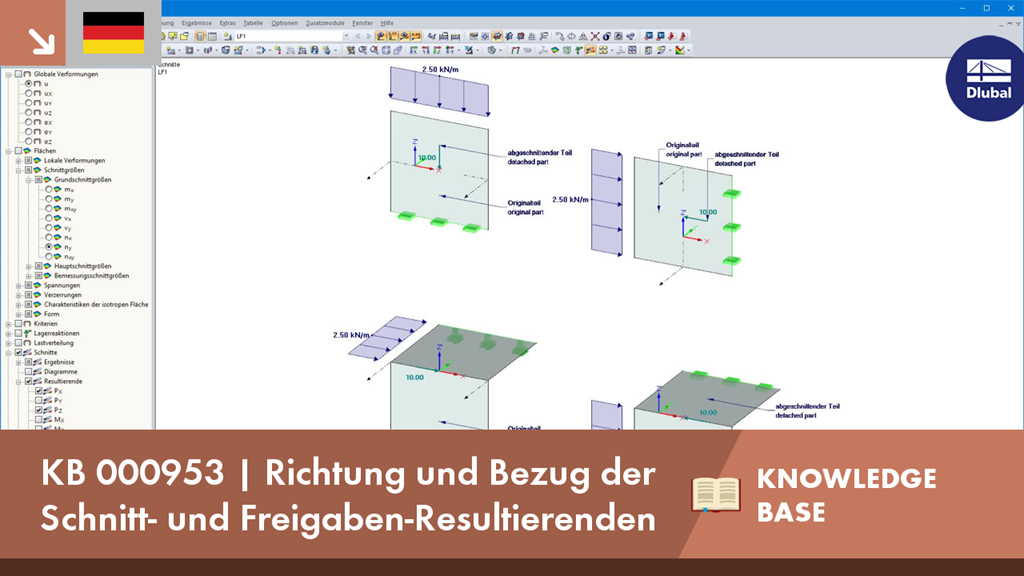

In RFEM gibt es die Möglichkeit, sich die Resultierende eines Schnittes beziehungsweise einer Freigabe ausgeben zu lassen. In diesem Beitrag soll geklärt werden, auf welchen Teil der Schnittfläche diese wirkt. Am einfachsten wäre es, die Resultierende auf ein Schnittufer der Fläche zu beziehen. Da jedoch ein Schnitt auch durch mehrere Flächen mit unterschiedlichen lokalen Koordinatensystemen verlaufen kann, ist die Aussage mittels Schnittufer nicht möglich.
Allgemeines
Allgemeines
Allgemeines
Die Ergebnisse von Volumenkörper-Spannungen können als farbige 3D-Punkte in den finiten Elementen dargestellt werden.
Die Anzahl der Freiheitsgrade in einem Knoten ist in RFEM kein globaler Berechnungsparameter mehr (6 Freiheitsgrade für jeden Netzknoten in 3D-Modellen, 7 Freiheitsgrade für die Wölbkrafttorsionsanalyse). Somit wird generell jeder Knoten mit einer anderen Anzahl an Freiheitsgraden betrachtet, was zu einer variablen Anzahl an Gleichungen bei der Berechnung führt.
Diese Modifikation beschleunigt die Berechnung insbesondere bei Modellen, bei denen eine signifikante Reduzierung des Systems erreicht werden konnte (z. B. Fachwerkträger und Membrankonstruktionen).
Im Projekt-Navigator - Ergebnisse von RFEM sowie in Tabelle 4.0 lassen sich erweiterte Verzerrungen von Stäben, Flächen und Volumen (z. B. wichtige Hauptverzerrungen, äquivalente Gesamtverzerrungen etc.) ausgeben.
Damit können beispielsweise bei der plastischen Berechnung von Anschlüssen mit Flächenelementen die maßgebenden plastischen Verzerrungen dargestellt werden.
RFEM- und RSTAB-Modelle lassen sich als 3D-glTF-Modelle (Formate *.glb und *.glTF) abspeichern. Diese können dann in einem 3D-Viewer von Google oder Babylon rundum dreidimensional und im Detail betrachtet werden. Mit einer VR-Brille, wie zum Beispiel Oculus, kann man sogar durch die Struktur 'wandern'.
Die 3D-glTF-Modelle können mittels JavaScript gemäß dieser Anleitung in eigene Webseiten integriert werden (wie auf der Dlubal-Webseite Modelle zum Herunterladen).
