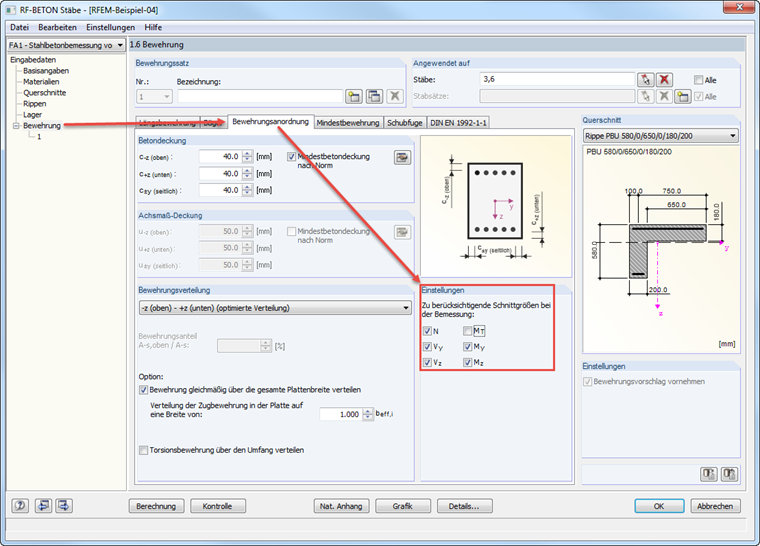

In der Maske "1.6 Bewehrung" finden Sie im Register "Bewehrungsanordnung" die zur Bemessung zu berücksichtigenden Schnittgrößen. Hier können Sie die Schnittgrößen, welche für den jeweiligen Bewehrungssatz nicht berücksichtigt werden sollen, abwählen. Wichtig ist hierbei, dass dieses Einstellung für alle Stäbe des Bewehrungssatzes gilt. Diese Funktion ist also mit Bedacht zu wählen.
Frage
Wie kann man für die Bemessung in BETON beziehungsweise RF-BETON Stäbe einzelne Schnittgrößen deaktivieren (zum Beispiel das Torsionsmoment M-T bei Rippenstäben)?
Nach dem Start des Moduls wählt man zunächst die Anschlussgruppe (Biegesteife Verbindungen) und danach die Anschlusskategorie und den Anschlusstyp (Stirnplattenstoß oder Laschenstoß) aus. Nun werden die nachzuweisenden Knoten aus dem RFEM-/RSTAB-Modell gewählt. RF-/JOINTS Stahl - Biegesteif erkennt automatisch die anschließenden Stäbe und stellt anhand ihrer Lage fest, ob es sich um Stützen oder Träger handelt. Hier kann vom Anwender gezielt eingegriffen werden.
Sollen bestimmte Stäbe von der Berechnung ausgeschlossen werden, lassen sich diese deaktivieren. Konstruktiv gleichartige Anschlüsse können gleichzeitig für mehrere Knoten nachgewiesen werden. Für die Belastung sind die maßgebenden Lastfälle, Lastkombinationen oder Ergebniskombinationen auszuwählen. Alternativ ist eine manuelle Profil- und Lasteingabe möglich. In der letzten Eingabemaske wird die Verbindung Schritt für Schritt konfiguriert.
Allgemein
- Anschluss Träger-Stütze: Anschluss sowohl als Anschluss des Trägers an den Stützenflansch sowie auch als Anschluss der Stütze an den Trägerflansch möglich
- Anschluss Träger-Träger: Bemessung von Trägerstößen sowohl als momententragfähige Stirnplattenverbindungen als auch als starre Laschenverbindung möglich
- Automatische Übernahme der Modell- und Lastdaten aus RFEM bzw. RSTAB möglich
- Schraubengrößen von M12 bis M36 mit den Festigkeitsklassen 4.6, 4.8, 5.6, 5.8, 6.8, 8.8 und 10.9, sofern die Festigkeitsklasse im gewählten nationalen Anhang verfügbar sind
- Nahezu beliebige Loch- und Randabstände (eine Prüfung der zulässigen Abstände erfolgt)
- Trägerverstärkung mit Vouten bzw. Steifen an Ober- oder Unterseite
- Stirnplattenverbindung mit oder ohne Überstand
- Anschluss mit reiner Biegebeanspruchung, reiner Normalkraftbeanspruchung (Zugstoß), oder Kombination von Normalkraft und Biegung möglich
- Berechnung der Anschlusssteifigkeiten und Überprüfung, ob ein gelenkiger, nachgiebiger oder biegesteifer Anschluss vorliegt
Stirnplattenanschluss in einer Träger-Stützen-Konfiguration
- Angeschlossene Träger bzw. Stützen können einseitig mit Vouten oder ein- bzw. zweiseitig mit Steifen verstärkt werden
- Große Auswahl an möglichen Versteifungen der Verbindung (z. B. vollständige oder unvollständige Stegsteifen)
- Bis zu zehn horizontale und vier vertikale Schrauben möglich
- Angeschlossenes Objekt als konstanter oder gevouteter I-Querschnitt möglich
- Nachweise:
- Tragfähigkeit des angeschlossenen Trägers (wie z. B. Querkraft- und Zugbeanspruchbarkeit des Stegbleches)
- Tragfähigkeit der Stirnplatte am Träger (z. B. T-Stummel unter Zugbeanspruchung)
- Tragfähigkeit der Schweißnähte an der Stirnplatte
- Tragfähigkeit der Stütze im Bereich des Anschlusses (z. B. Stützenflansch unter Biegung – T-Stummel)
- Alle Nachweise werden gemäß EN 1993-1-8 bzw. EN 1993-1-1 geführt
Momententragfähiger Stirnplattenstoß
- Zwei oder vier vertikale Schraubenreihen und bis zu 10 horizontale Schraubenreihen möglich
- Gestoßene Träger können einseitig mit Vouten oder ein- bzw. zweiseitig mit Steifen verstärkt werden
- Angeschlossene Objekte als konstante oder gevoutete I-Querschnitte möglich
- Nachweise:
- Tragfähigkeit der angeschlossenen Träger (wie z. B. Querkraft- und Zugbeanspruchbarkeit der Stegbleche)
- Tragfähigkeit der Stirnplatten an den Träger (z. B. T-Stummel unter Zugbeanspruchung)
- Tragfähigkeit der Schweißnähte an den Stirnplatten
- Tragfähigkeit der Schrauben in der Stirnplatte (Kombination aus Zug und Abscheren)
Starrer Laschenstoß
- In der Flanschblechverbindung bis zu zehn Schraubenreihen hintereinander möglich
- In der Stegblechverbindung bis zu zehn Schraubenreihen jeweils in vertikaler und horizontaler Richtung möglich
- Material der Laschen kann sich von dem der Träger unterscheiden
- Nachweise:
- Tragfähigkeit der angeschlossenen Träger (z. B. Nettoquerschnitt im Zugbereich)
- Tragfähigkeit der Laschenbleche (z. B. Nettoquerschnitt unter Zugbeanspruchung)
- Tragfähigkeit der Einzelschrauben und der Schraubengruppen (z. B. Nachweis der Abschertragfähigkeit der Einzelschraube)
In der Tragfähigkeitskonfiguration für die Stahlanschlussbemessung haben Sie die Möglichkeit, die plastische Grenzdehnung für Schweißnähte zu modifizieren.
Mit der Komponente "Fußplatte" bemessen Sie Fußplattenanschlüsse mit einbetonierten Ankern. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
