Frage
Ich möchte gerne Wölbkrafttorsion mit Einfluss aus Theorie II. Ordnung rechnen, jedoch ohne Imperfektion. Wie funktioniert das?
Durch die integrierte Modulerweiterung RF-/STAHL Wölbkrafttorsion kann in RF-/STAHL AISC die Bemessung nach Bemessungsanleitung 9 (Design Guide 9) durchgeführt werden.
Die Berechnung erfolgt mit 7 Freiheitsgraden nach Wölbtorsionstheorie und ermöglicht die realistische Stabilitätsbemessung inklusive Berücksichtung von Torsion.
- Anwendbar für Stäbe, die als Stabsätze definiert wurden
- Eigenständiger Solver, der 7 Verformungsrichtungen (ux, uy, uz, φx, φy, φz, ω) bzw. 8 Schnittgrößen (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω) berücksichtigt
- Nichtlineare Bemessung nach Theorie II. Ordnung
- Eingabe von Imperfektionen
- Berechnung von kritischen Lastfaktoren, Knickeigenformen sowie deren Visualisierung (inkl. Verwölbung)
- Integriert in die Stabbemessung in den Zusatzmodulen RF-/STAHL EC3 und RF-/STAHL AISC
- Verfügbar für alle dünnwandigen Stahlquerschnitte
Da RF-/STAHL Wölbkrafttorsion voll in RF-/STAHL EC3 und RF-/STAHL AISC integriert ist, erfolgt die Eingabe gleichermaßen wie bei der üblichen Bemessung in diesen Modulen. In den Detaileinstellungen muss lediglich die Wölbkraftanalyse aktiviert werden (siehe Bild rechts). Die max. Anzahl der Iterationen kann hier ebenso definiert werden.
Die Torsions-Bemessung erfolgt in RF-/STAHL EC3 und RF-/STAHL AISC für Stabsätze. Für diese lassen sich Randbedingungen wie Knotenlager und Stabendgelenke definieren.

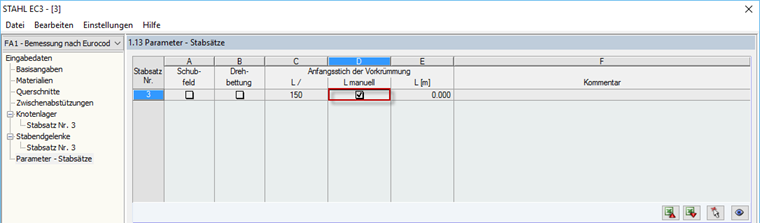

Ebenso können die Imperfektionen für die nichtlineare Berechnung festgelegt werden.
Die Ergebnisse der Wölbkrafttorsions-Bemessung werden in RF-/STAHL EC3 und RF-/STAHL AISC auf die übliche Art und Weise ausgegeben. In den entsprechenden Ausgabetabellen werden u. a. Verzweigungswerte, Schnittgrößen und der Gesamtnachweis dargestellt.
Die grafische Darstellung der Eigenform (inkl. Verwölbung) erlaubt eine realitätsnahe Beurteilung des Knickverhaltens.
